ব্যাকলাইট ড্রাইভিং ডিজাইন: আলোকিত ডিসপ্লে স্ক্রীন গুণমানের জন্য সমালোচনামূলক বিবরণ

এলসিডি স্ক্রিনের জগতে, এটি একটি তথ্য-স্বচ্ছ মনোক্রোম স্ক্রিন হোক বা একটি প্রাণবন্ত রঙের স্ক্রিন, ব্যাকলাইট হল এর ভিজ্যুয়াল উপস্থাপনার প্রাণ৷ যাইহোক, ব্যাকলাইট ড্রাইভিং সহজভাবে "আলোর জন্য শক্তি চালু করার" চেয়ে অনেক বেশি জটিল। ডিজাইনের বিবরণকে অবহেলা করলে অসম উজ্জ্বলতা এবং সর্বোত্তমভাবে ব্যবহারকারীর অভিজ্ঞতার অবনতি হতে পারে, অথবা সবচেয়ে খারাপ সময়ে ডিসপ্লে স্ক্রীনের আয়ুষ্কাল সংক্ষিপ্ত হতে পারে। এই নিবন্ধটি ব্যাকলাইট ড্রাইভিং ডিজাইনের মূল নীতিগুলি নিয়ে আলোচনা করে, স্থিতিশীল এবং নির্ভরযোগ্য ডিসপ্লে সমাধানগুলি তৈরি করতে ইঞ্জিনিয়ারদের ক্ষমতায়ন করে৷

1. ধ্রুবক বর্তমান ড্রাইভিং: উজ্জ্বলতা অভিন্নতার ভিত্তি

ব্যাকলাইট LEDs একটি ধ্রুবক বর্তমান উৎস সঙ্গে চালিত করা আবশ্যক! এটি "একই ভোল্টেজের অধীনে বিভিন্ন মডিউল জুড়ে অসামঞ্জস্যপূর্ণ উজ্জ্বলতার" সমস্যা সমাধানের জন্য সর্বোত্তম। LEDs সহজাতভাবে ফরোয়ার্ড ভোল্টেজ (Vf) এর বৈচিত্র প্রদর্শন করে (সাধারণ একক-LED মান: 2.7-3.2V)। ধ্রুবক ভোল্টেজ ড্রাইভের অধীনে, সামান্য কম Vf সহ LEDগুলি আরও বেশি কারেন্ট আঁকবে, যার ফলে উচ্চতর উজ্জ্বলতা থাকবে, যখন উচ্চতর Vf আছে তাদের ম্লান হবে। ধ্রুবক কারেন্ট ড্রাইভিং প্রতিটি LED (সাধারণত 15-20mA) এর মাধ্যমে কারেন্টকে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করে, একরঙা স্ক্রীনে অভিন্নতা নিশ্চিত করে এবং কালার স্ক্রিনে সঠিক রঙের প্রজনন নিশ্চিত করে।

2. টাইমিং কন্ট্রোল: "ঘোস্টিং" এবং "ফ্লিকারিং" প্রতিরোধ করা

যখন একটি LCD স্ক্রীন চালু হয় বা ঘুম থেকে জেগে ওঠে, তখন এর অভ্যন্তরীণ তরল স্ফটিকগুলির প্রতিক্রিয়া সময় প্রয়োজন এবং অবিলম্বে একটি স্থিতিশীল ডিসপ্লে অবস্থায় পৌঁছায় না। এই অবস্থার অধীনে অবিলম্বে ব্যাকলাইট সক্রিয় করার ফলে ব্যবহারকারীরা বিশৃঙ্খল "ভূত" বা অস্থির ঝাঁকুনি দেখতে পান। মূল নকশা নিয়ম হল:

পাওয়ার-অন/ওয়েক-আপ: ডিসপ্লেটি কমপক্ষে 30টি ফ্রেম রিফ্রেশ এবং স্থিতিশীল হওয়ার পরেই ব্যাকলাইট সক্রিয় করতে হবে। এটি ব্যবহারকারীদের একটি স্থিতিশীল, পরিষ্কার প্রাথমিক চিত্র দেখতে নিশ্চিত করে।

পাওয়ার-অফ/স্লিপ: ক্রমটি কঠোরভাবে মেনে চলুন: প্রথমে ব্যাকলাইট নিষ্ক্রিয় করুন, তারপর ডিসপ্লে সিগন্যাল অক্ষম করুন এবং ডিসপ্লে স্ক্রিনে পাওয়ার কেটে দিন। এই ক্রমটি উল্টে দিলে শাটডাউনের সময় অস্বাভাবিক উজ্জ্বল প্যাচ বা "ভুতুড়ে" আর্টিফ্যাক্ট হতে পারে।

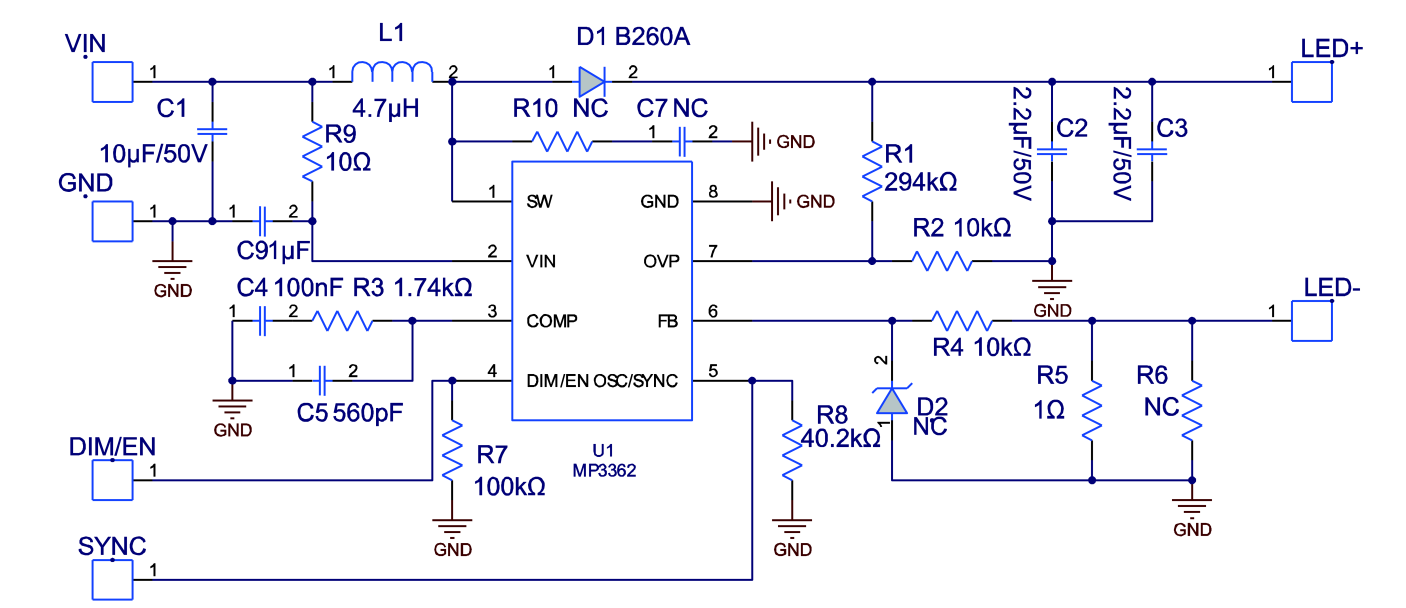

3. সার্কিট ডিজাইন এবং প্যারামিটার গণনা: নিরাপত্তা এবং দক্ষতার ভারসাম্য

সাধারণ ড্রাইভ সার্কিট টপোলজিগুলির মধ্যে রয়েছে:

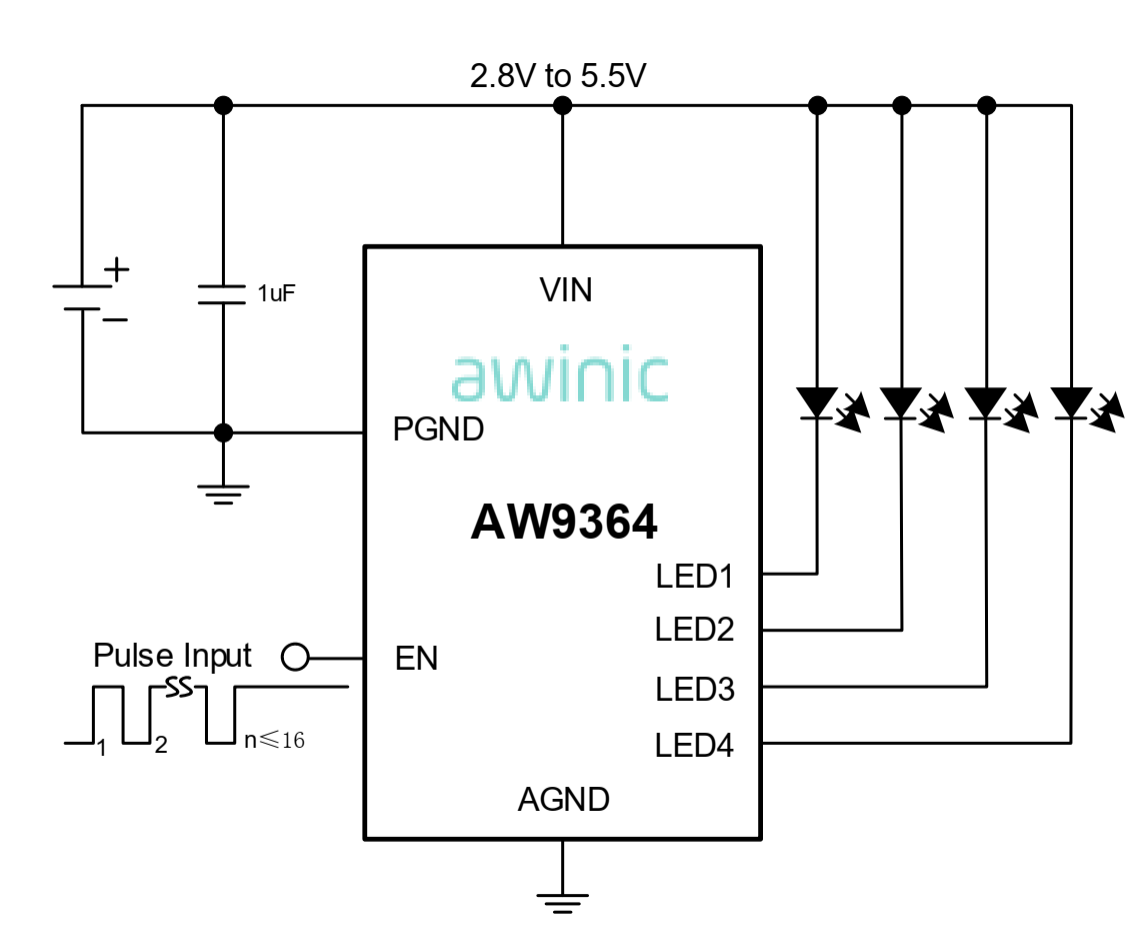

একক-এলইডি সমান্তরাল ড্রাইভ: ভাল অপ্রয়োজনীয়তার সাথে তুলনামূলকভাবে সহজ ডিজাইন (একটি এলইডি ব্যর্থ হলে পুরোটিকে প্রভাবিত করে না)। যাইহোক, মোট ড্রাইভের বর্তমান চাহিদা বেশি (যেমন, সমান্তরালভাবে 8 LED-এর জন্য 120-160mA @ 20mA/LED প্রয়োজন)।

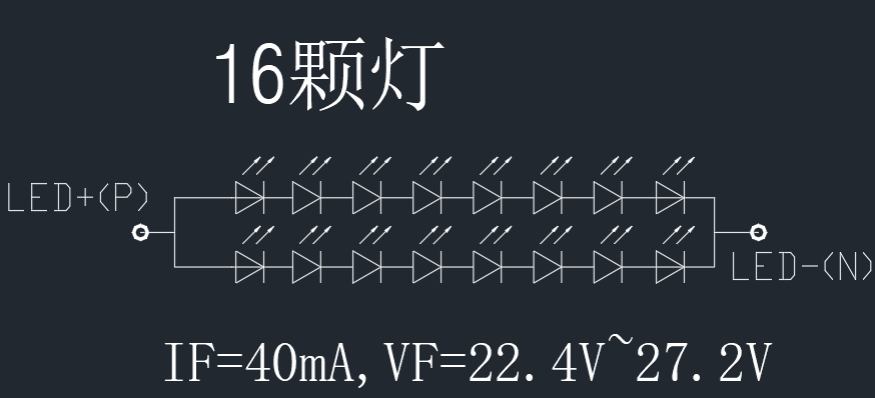

মাল্টি-স্ট্রিং সিরিজ-সমান্তরাল ড্রাইভ: আরও দক্ষ, মাঝারি থেকে বড় এলসিডি স্ক্রীনের জন্য উপযুক্ত। নকশা বিবেচনা:

সিরিজ ভোল্টেজ: LED স্ট্রিং প্রতি মোট ভোল্টেজ = একক LED Vf * সিরিজের সংখ্যা। উদাহরণ: সিরিজের 8টি LED এর জন্য ড্রাইভ ভোল্টেজ প্রয়োজন ≥ 3.2V * 8 = 25.6V (মার্জিন বিবেচনা করুন)।

সমান্তরাল কারেন্ট: মোট ড্রাইভ কারেন্ট = স্ট্রিং প্রতি কারেন্ট * সমান্তরাল স্ট্রিংয়ের সংখ্যা। উদাহরণ: সমান্তরালে 2টি স্ট্রিং, প্রতি স্ট্রিং 20mA, মোট বর্তমান = 20mA * 2 = 40mA।

নিরাপত্তা মার্জিন: ডিজাইন আউটপুট ভোল্টেজ যেন 36V এর বেশি না হয় (সাধারণ নিরাপত্তা অতিরিক্ত-লো ভোল্টেজ - SELV - সীমা)। মোট ড্রাইভ কারেন্ট 300mA এর বেশি হওয়া উচিত নয় (ভারসাম্য দক্ষতা এবং উপাদান নির্বাচন)।

উপসংহার

একটি ব্যতিক্রমী ডিসপ্লে স্ক্রীন অভিজ্ঞতা সুনির্দিষ্ট ব্যাকলাইট ড্রাইভিং ডিজাইন দিয়ে শুরু হয়। খরচ-সংবেদনশীল একরঙা স্ক্রীনের জন্য হোক বা দৃশ্যত চাহিদাপূর্ণ রঙের স্ক্রীনের জন্য, ধ্রুবক বর্তমান ড্রাইভিং নীতিগুলি গভীরভাবে বোঝা এবং প্রয়োগ করা, কঠোরভাবে পাওয়ার সিকোয়েন্সিং নিয়ন্ত্রণ করা, সিরিজ-সমান্তরাল পরামিতিগুলি সঠিকভাবে গণনা করা এবং সুরক্ষা মানগুলি মেনে চলা উচ্চ-মানের, দীর্ঘ-জীবনের ডিসপ্লে পণ্য তৈরির জন্য অপরিহার্য পদক্ষেপ। এই আপাতদৃষ্টিতে ছোটখাটো "বিশদ বিবরণ" হল ডিসপ্লে স্ক্রীনের চূড়ান্ত গুণমান এবং ব্যবহারকারীর সন্তুষ্টি নির্ধারণের গুরুত্বপূর্ণ কারণগুলি।
