আরজিবি ইন্টারফেস ডিজাইন: কাস্টম এলসিডি স্ক্রিনে উচ্চ-দক্ষ প্রদর্শনের প্রবেশদ্বার

  আধুনিক ডিসপ্লে প্রযুক্তিতে, আরজিবি ইন্টারফেসটি এলসিডি স্ক্রিন-বিশেষ করে টিএফটি-এর মতো উচ্চ-পারফরম্যান্স ডিসপ্লেগুলি চালানোর জন্য একটি মূলধারার সমাধান হিসাবে দাঁড়িয়েছে- উচ্চ গতিতে সম্পূর্ণ রঙের ইমেজ ডেটা প্রেরণ করার ক্ষমতার জন্য ধন্যবাদ। একজন অভিজ্ঞ কাস্টম LCD ডিসপ্লে প্রস্তুতকারক হিসেবে, CNK ইলেকট্রনিক্স (CNK) বুঝতে পারে যে RGB ইন্টারফেস ডিজাইন কতটা সমালোচনামূলকভাবে প্রদর্শনের গুণমানকে প্রভাবিত করে। এর মূলটি সুনির্দিষ্ট সিঙ্ক্রোনাইজেশন সিগন্যাল পোলারিটি ম্যাচিং এবং টাইমিং প্যারামিটার কনফিগারেশনের মধ্যে রয়েছে, যা স্থিতিশীল, মসৃণ ভিজ্যুয়াল এবং সমৃদ্ধ, খাঁটি রঙের জন্য প্রযুক্তিগত ভিত্তি তৈরি করে।

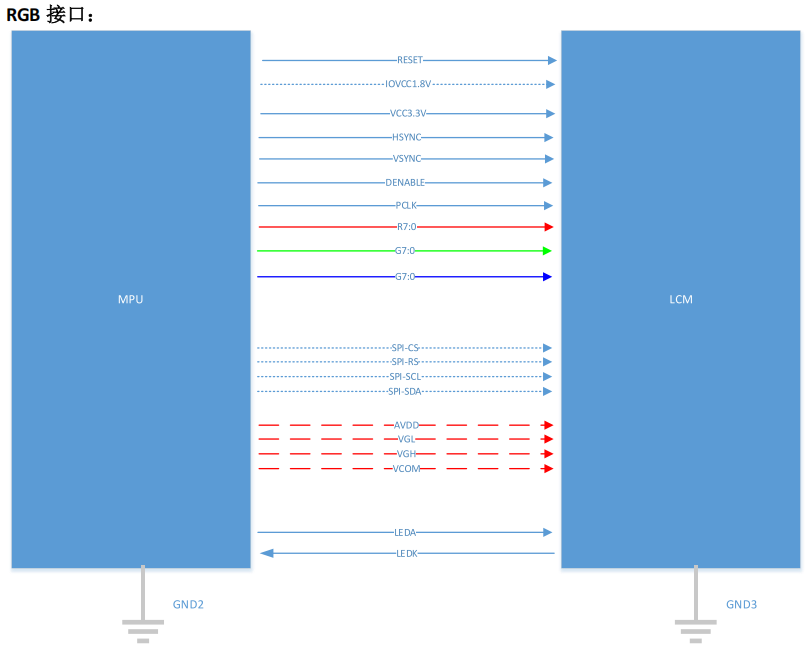

ডুয়াল-মোড অপারেশন, নমনীয় সামঞ্জস্যতা আরজিবি ইন্টারফেস প্রাথমিকভাবে দুটি দক্ষ কাজের মোড অফার করে:

DEN মোড (ডেটা সক্ষম অগ্রাধিকার): এখানে, ENABLE সংকেত হল ডেটা বৈধ উইন্ডো নিয়ন্ত্রণ করার জন্য কী। PCLK ক্লক সিগন্যালের ফেজ (রাইজিং এজ ট্রান্সমিশন/ফলিং এজ ল্যাচিং) অবশ্যই এলসিডি মডিউলের সাথে কঠোরভাবে সিঙ্ক্রোনাইজ করতে হবে; অন্যথায়, পর্দা দুর্নীতি ঘটতে পারে। লাল (R7~R0), সবুজ (G7~G0), এবং নীল (B7~B0) 8-বিট লাইনের মাধ্যমে সমান্তরাল ডেটা ট্রান্সমিশন যৌথভাবে 16.77 মিলিয়ন রঙ সরবরাহ করে। HSYNC এবং VSYNC এই মোডে সরলীকৃত করা যেতে পারে।

SYNC মোড (সিঙ্ক্রোনাইজেশন সিগন্যাল অগ্রাধিকার): সক্রিয় ডিসপ্লে এলাকা নির্ধারণ করতে এই মোডটি সুনির্দিষ্ট HSYNC (অনুভূমিক সিঙ্ক) এবং VSYNC (উল্লম্ব সিঙ্ক) সংকেতের উপর নির্ভর করে। তাদের সক্রিয় অবস্থা (সাধারণত উচ্চ-কার্যকর) ড্রাইভিং প্ল্যাটফর্মের সাথে সারিবদ্ধ হওয়া আবশ্যক; অন্যথায়, মিসলাইনমেন্ট বা এমনকি ফাঁকা পর্দা হতে পারে। PCLK ফেজ সিঙ্ক্রোনাইজেশন ক্রিটিক্যাল রয়ে গেছে, R/G/B ডেটা ট্রান্সমিশন DEN মোডের মতো।

ডিজাইনের প্রয়োজনীয়তা: সাফল্য বিস্তারিতভাবে নিহিত রয়েছে দুটি গুরুত্বপূর্ণ পয়েন্ট RGB ইন্টারফেস ডিজাইনে সতর্কতার দাবি রাখে:

1.ডেটা লাইন সিকোয়েন্স নিশ্চিতকরণ: যখন একটি স্ক্রীনের ইন্টারফেস DB0-DB24 এর মত জেনেরিক লেবেল ব্যবহার করে, তখন LCD মডিউল সরবরাহকারীর সাথে বাসের মধ্যে সঠিক RGB সংকেত ব্যবস্থা নিশ্চিত করা অপরিহার্য। ভুল ক্রম তীব্র রং বিকৃতি ঘটায়.

2. সাফ কার্যকরী সীমানা: একটি বিশুদ্ধ RGB ইন্টারফেস হল একটি উচ্চ-গতির "ওয়ান-ওয়ে ডিসপ্লে ডেটা চ্যানেল" যা আরম্ভ করার আদেশ বা রিডিং স্ট্যাটাস প্রেরণ করতে অক্ষম। এইভাবে, কাস্টম এলসিডি প্রকল্পগুলিতে, এটি প্রায়শই SPI-এর মতো নিয়ন্ত্রণ ইন্টারফেসের সাথে সহযোগিতা করে, যা স্ক্রিন প্রাথমিককরণ এবং পরিচালনা পরিচালনা করে।

  একজন পেশাদার কাস্টম LCD ডিসপ্লে প্রস্তুতকারক হিসাবে, আমরা চিনতে পারি যে কীভাবে সূক্ষ্ম সময়ের বৈচিত্র্য এবং সুনির্দিষ্ট সংকেত পোলারিটি মিল LCD স্ক্রিনের স্থায়িত্ব নির্ধারণ করে। এন্ড-টু-এন্ড প্রযুক্তিগত সহায়তার জন্য CNK-এর সাথে অংশীদার - ইন্টারফেস স্পেসিফিকেশন বিশ্লেষণ এবং ডিজাইন নির্দেশিকা থেকে শুরু করে কাস্টম LCD ডেভেলপমেন্ট- নিশ্চিত করুন যে আপনার ডিসপ্লে সমাধানগুলি উচ্চ-গতির, পূর্ণ-রঙের ভিজ্যুয়ালের জগতে নির্ভুলতার সাথে উজ্জ্বল হবে।
