বেজেল: এলসিডি মডিউলে ভিত্তিগত কাঠামোগত উপাদান বিশ্লেষণ করা

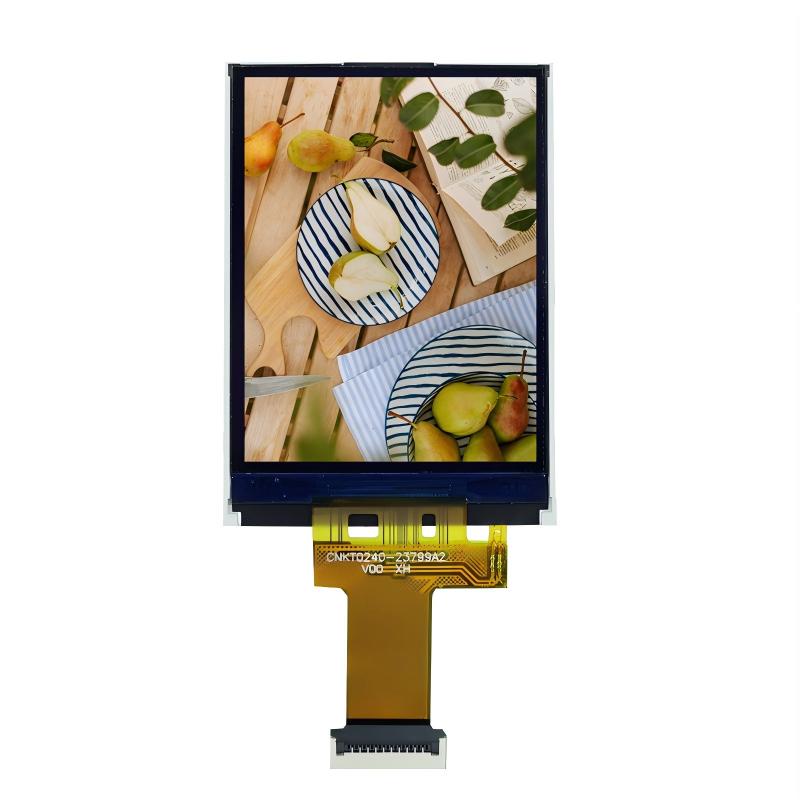

  একটি এলসিডি মডিউল (এলসিএম) একটি সমন্বিত পণ্য যা একটি স্বতন্ত্র মডিউলে প্রদর্শন কার্যকারিতা অন্তর্ভুক্ত করে। এটি সাধারণত একটি এলসিডি স্ক্রিন, পিসিবি ড্রাইভার সার্কিট্রি, একটি ব্যাকলাইট ইউনিট, সংযোগকারী এবং প্রয়োজনীয় কাঠামোগত উপাদান নিয়ে গঠিত। এলসিডি ডিসপ্লে নির্মাতা হিসেবে, যখন আমরা বিভিন্ন স্ট্যান্ডার্ড এবং কাস্টমাইজড এলসিডি স্ক্রিন ডিজাইন এবং উত্পাদন করি, তখন প্রতিটি উপাদান তার নির্দিষ্ট ফাংশনের উপর ভিত্তি করে নির্বাচিত এবং অপ্টিমাইজ করা হয়। বেজেল (যাকে ধাতব ফ্রেম বা বেজেলও বলা হয়) এমন একটি মৌলিক আনুষঙ্গিক যা একটি মূল কাঠামোগত ভূমিকা পালন করে।

I. একটি LCM-এ বেজেলের প্রাথমিক কাজ

একটি LCD মডিউলের মধ্যে, বেজেল প্রাথমিকভাবে তিনটি মৌলিক কিন্তু গুরুত্বপূর্ণ শারীরিক ফাংশন পূরণ করে:

মেকানিক্যাল সাপোর্ট এবং ফিক্সেশন

বেজেল LCM এর অপেক্ষাকৃত ভঙ্গুর অভ্যন্তরীণ উপাদানগুলির জন্য একটি অনমনীয় বাইরের ফ্রেম প্রদান করে, যেমন LCD গ্লাস, PCB এবং ব্যাকলাইট ইউনিট। এর ধাতব উপাদান দ্বারা প্রদত্ত দৃঢ়তা কার্যকরভাবে মডিউলটিকে বিকৃত হওয়া বা পরিবহন, সমাবেশ বা ব্যবহারের সময় চাপের কারণে ক্ষতিগ্রস্থ হতে বাধা দেয়, সামগ্রিক কাঠামোগত স্থিতিশীলতা নিশ্চিত করে। একটি কাস্টমাইজড এলসিডি স্ক্রিনের জন্য, বেজেলের মাত্রা এবং আকৃতি সামগ্রিক নকশার সাথে অবিকল মেলে।

গ্রাউন্ডিং এবং ইলেক্ট্রোম্যাগনেটিক শিল্ডিং সক্ষম করা

অনেক প্রয়োগের পরিস্থিতিতে, এলসিডি মডিউলগুলির ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জন্য একটি নির্দিষ্ট স্তরের অনাক্রম্যতা থাকতে হবে। সিস্টেমের গ্রাউন্ড লাইনের সাথে বেজেলটিকে সঠিকভাবে সংযুক্ত করার মাধ্যমে, একটি কার্যকর রক্ষাকারী স্তর গঠিত হয়। এটি অভ্যন্তরীণ ড্রাইভার সার্কিট্রিতে বাহ্যিক হস্তক্ষেপের প্রভাব কমাতে সাহায্য করে এবং মডিউলের নিজস্ব সিগন্যাল ফুটোকে দমন করে, যার ফলে শেষ পণ্যের সামগ্রিক ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) কর্মক্ষমতা উন্নত হয়।

বৈদ্যুতিক সংযোগের নির্ভরযোগ্যতা নিশ্চিত করা

LCD প্যানেলকে ড্রাইভার PCB-এর সাথে সংযোগ করতে পরিবাহী ইলাস্টোমার সংযোগকারী (জেব্রা স্ট্রিপস) ব্যবহার করে এমন ডিজাইনগুলিতে, বেজেল, তার সুনির্দিষ্ট মাত্রা এবং ক্ল্যাম্পিং শক্তির মাধ্যমে, এই স্ট্রিপগুলির জন্য অভিন্ন এবং স্থিতিশীল কম্প্রেশন প্রদান করে। এটি নির্ভরযোগ্য বৈদ্যুতিক পরিবাহী এবং দুটি অংশের মধ্যে স্থিতিশীল যোগাযোগ প্রতিরোধ নিশ্চিত করার মূল চাবিকাঠি, সরাসরি প্রদর্শন আউটপুটের স্থায়িত্বকে প্রভাবিত করে।

২. বেজেল উপাদান নির্বাচন: ব্যালেন্সিং ইঞ্জিনিয়ারিং অনুশীলন

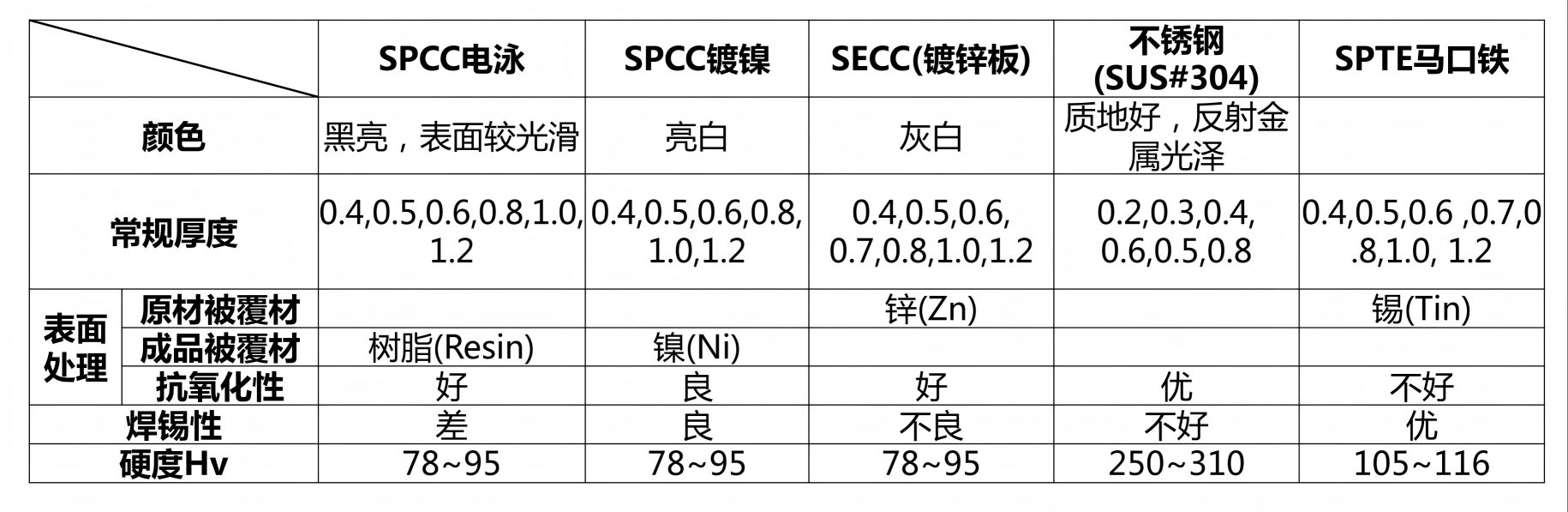

একটি বেজেলের কার্যক্ষমতা, খরচ এবং উপযুক্ততা নির্ভর করে এর ভিত্তি উপাদান এবং পৃষ্ঠের ফিনিশের উপর। দীর্ঘস্থায়ী উত্পাদন অভিজ্ঞতার উপর ভিত্তি করে, বিভিন্ন ধরণের এলসিডি মডিউল এবং অ্যাপ্লিকেশন পরিবেশ সাধারণত নিম্নলিখিত উপাদান নির্বাচন যুক্তির সাথে মিলে যায়:

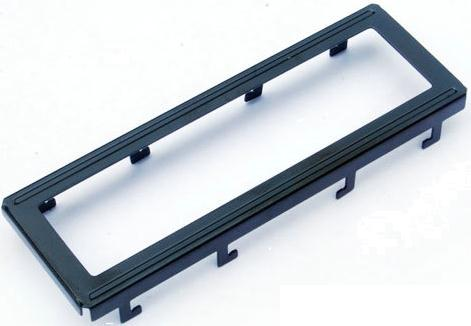

SPCC (কোল্ড রোল্ড স্টিল, কালো ইলেক্ট্রোফোরসিস ফিনিস সহ)

সবচেয়ে প্রচলিত এবং খরচ কার্যকর বিকল্প। খরচ-সংবেদনশীল মনো LCM এবং কিছু ছোট আকারের TFT মডিউলে ব্যাপকভাবে ব্যবহৃত হয়। কালো ইলেক্ট্রোফোরেসিস ফিনিস মৌলিক মরিচা প্রতিরোধ এবং একটি অভিন্ন কালো চেহারা প্রদান করে, তবে এর পৃষ্ঠের দরিদ্র সোল্ডারেবিলিটি রয়েছে।

SPCC (নিকেল প্লেটিং ফিনিস সহ)

বেজেলের কিছু অংশ (যেমন মাউন্টিং পিন) সরাসরি প্রধান PCB-তে সোল্ডার করার প্রয়োজন হলে নির্বাচন করা হয়। নিকেল-ধাতুপট্টাবৃত স্তরটি আরও ভাল সোল্ডারযোগ্যতা এবং অক্সিডেশন প্রতিরোধের প্রস্তাব দেয়।

SECC (গ্যালভানাইজড স্টিল শীট)

সাধারণত বড় আকারের TFT ডিসপ্লে মডিউলে ব্যবহৃত হয়। পৃষ্ঠের দস্তা স্তরটি এটিকে চমৎকার ক্ষয়-বিরোধী বৈশিষ্ট্য দেয়, এটি উচ্চতর দীর্ঘমেয়াদী পরিবেশগত নির্ভরযোগ্যতা প্রয়োজন এমন পণ্যগুলির জন্য উপযুক্ত করে তোলে, যদিও এর পৃষ্ঠটি সরাসরি সোল্ডারিংয়ের জন্যও আদর্শ নয়।

CHP (টিনপ্লেট)

যখন ডিজাইনের জন্য বেজেলকে সোল্ডারিং করার জন্য প্রচুর সংখ্যক পিনের প্রয়োজন হয় এবং যেখানে সোল্ডার জয়েন্টের গুণমান এবং দক্ষতা গুরুত্বপূর্ণ। এটি সর্বোত্তম সোল্ডারেবিলিটি অফার করে, কিন্তু বেস উপাদান নিজেই গড় মরিচা প্রতিরোধের আছে।

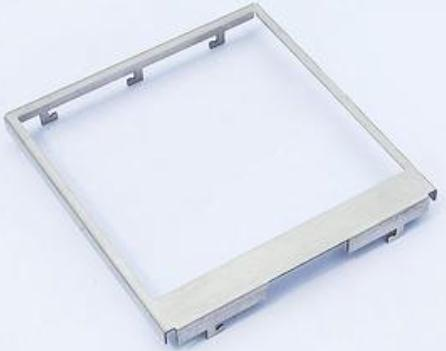

স্টেইনলেস স্টিল (যেমন, SUS304)

বিশেষ প্রয়োজনীয়তা সহ ক্ষেত্রে প্রয়োগ করা হয়, যেমন চিকিৎসা, বহিরঙ্গন, বা উচ্চ-শেষ শিল্প সরঞ্জাম। এই পরিস্থিতিতে ব্যতিক্রমী জারা প্রতিরোধের, শক্তি এবং পরিচ্ছন্নতার মান সহ উপকরণের চাহিদা, কিন্তু খরচও উল্লেখযোগ্যভাবে বেশি।

III. বাস্তবসম্মত ডিজাইনের বিবরণ

বেজেল ডিজাইন বাস্তবসম্মত ইঞ্জিনিয়ারিং বিবেচনাকে মূর্ত করে। একটি সাধারণ বিবরণ হল যে বেজেলের অভ্যন্তরীণ গহ্বরের মাত্রা সাধারণত LCD গ্লাসের বাইরের মাত্রার তুলনায় প্রতি পাশে 0.1-0.2 মিমি বড় হয়। এই ব্যবধান একটি নজরদারি নয়; এটি অনিবার্য উত্পাদন এবং সমাবেশ সহনশীলতা মিটমাট করা এবং তাপমাত্রা পরিবর্তনের সময় ধাতব এবং কাচের বিভিন্ন তাপীয় প্রসারণ সহগগুলির কারণে চাপের বিকাশ রোধ করার উদ্দেশ্যে, যা LCD ক্র্যাকিং হতে পারে।

প্রতিটি কাস্টমাইজড এলসিডি স্ক্রিনের পিছনে একটি বেজেল ডিজাইন রয়েছে যা প্রয়োগের প্রয়োজনীয়তা, উত্পাদন সম্ভাব্যতা, কাঠামোগত শক্তি এবং সামগ্রিক ব্যয়ের মধ্যে একটি বিস্তৃত ট্রেড-অফের ফলে একটি বাস্তবসম্মত সমাধান উপস্থাপন করে।

উপসংহার

CNK ইলেকট্রনিক্সের মতো এলসিডি ডিসপ্লে নির্মাতাদের জন্য, একটি নির্ভরযোগ্য এলসিডি মডিউল তৈরি করার অর্থ হল বেজেলের মতো প্রতিটি মৌলিক উপাদানের উপর একটি পুঙ্খানুপুঙ্খ বোঝাপড়া এবং সুনির্দিষ্ট নিয়ন্ত্রণ। বেজেলের মূল্য উন্নত প্রযুক্তিগত ধারণার মধ্যে নয়, তবে এর কার্যকরী বাস্তবায়নের নির্ভরযোগ্যতা এবং স্থিতিশীলতার মধ্যে রয়েছে। মৌলিক দিকগুলির এই দৃঢ় উপলব্ধির মাধ্যমেই আমরা নিশ্চিত করতে পারি যে আমরা প্রতিটি এলসিডি স্ক্রিন সরবরাহ করি - তা একটি মানক পণ্য হোক বা গভীরভাবে কাস্টমাইজড এলসিডি - এর উদ্দেশ্যযুক্ত প্রয়োগের মধ্যে স্থিরভাবে এবং টেকসইভাবে কাজ করে৷
