ব্যাকলাইট মডিউলগুলিতে অপটিক্যাল ফিল্ম: মূল প্রযুক্তি যা প্রতিটি এলসিডি স্ক্রীনকে আলোকিত করে

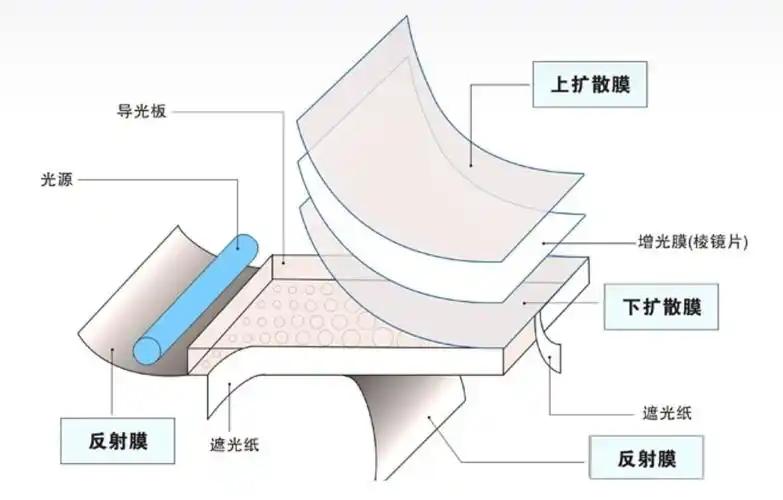

লিকুইড ক্রিস্টাল ডিসপ্লে (LCDs) এর জগতে, ব্যাকলাইট মডিউল হল ডিসপ্লে কর্মক্ষমতা নির্ধারণকারী মূল উপাদানগুলির মধ্যে একটি। একটি LCD ডিসপ্লে প্রস্তুতকারক হিসাবে, CNK Electronics Co., Ltd. বোঝে যে একটি ব্যাকলাইট শুধুমাত্র একটি আলোর উৎস উপাদান নয়। এটি একটি মূল প্রযুক্তি যা, সুনির্দিষ্ট অপটিক্যাল ডিজাইনের মাধ্যমে, বিন্দু আলোর উত্সগুলিকে অভিন্ন, উচ্চ-উজ্জ্বলতা, উচ্চ-কনট্রাস্ট পৃষ্ঠের আলোকসজ্জায় রূপান্তরিত করে, যার ফলে LCD স্ক্রিনগুলিকে তাদের প্রাণবন্ত চাক্ষুষ জীবন দেয়। বিশেষ করে আজ, কাস্টমাইজড এলসিডিগুলির জন্য ক্রমবর্ধমান বাজারের চাহিদার সাথে, ব্যাকলাইট মডিউলের অপটিক্যাল পারফরম্যান্স ডিফারেনিয়েটেড ডিসপ্লে প্রভাব অর্জনে একটি গুরুত্বপূর্ণ ফ্যাক্টর হয়ে উঠেছে। এই পারফরম্যান্সটি মূলত এর মধ্যে সুনির্দিষ্টভাবে সমন্বিত অপটিক্যাল ফিল্মের একটি সিরিজের উপর নির্ভর করে। তারা ব্যাকলাইটের "নিউরাল নেটওয়ার্ক" এর মতো কাজ করে, সতর্কতার সাথে আলোর দিক, দক্ষতা এবং অভিন্নতা নিয়ন্ত্রণ করে।

প্রতিফলক শীট: আলো দক্ষতার ভিত্তি

ব্যাকলাইট মডিউলের নীচে, প্রতিফলক শীটটি "আলোর দক্ষতার ভিত্তি" হিসাবে কাজ করে, যা ব্যবহার উন্নত করতে বিপথগামী আলোকে হালকা গাইড প্লেটে পুনঃনির্দেশিত করার জন্য দায়ী। অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে, প্রতিফলক প্রধানত নিম্নরূপ শ্রেণীবদ্ধ করা হয়:

সাদা প্রতিফলক:যেমন E20, RW সিরিজ, যার পুরুত্ব 0.05~0.2mm, প্রতিফলনশীলতা প্রায় 80%~90%, এবং নির্দিষ্ট আলোক প্রেরণের অধিকারী। সবচেয়ে আদর্শ ব্যাকলাইট ডিজাইনের জন্য উপযুক্ত।

সিলভার রিফ্লেক্টর:সাধারণত একদিকে সাদা এবং অন্য দিকে রূপালী, খুব পাতলা (0.04~0.065mm), উচ্চ প্রতিফলন দক্ষতা (90%~98%) এবং চমৎকার আলো-অবরোধক বৈশিষ্ট্য সহ। উচ্চ উজ্জ্বলতা প্রয়োজন এমন পরিস্থিতিতে প্রায়ই ব্যবহৃত হয়।

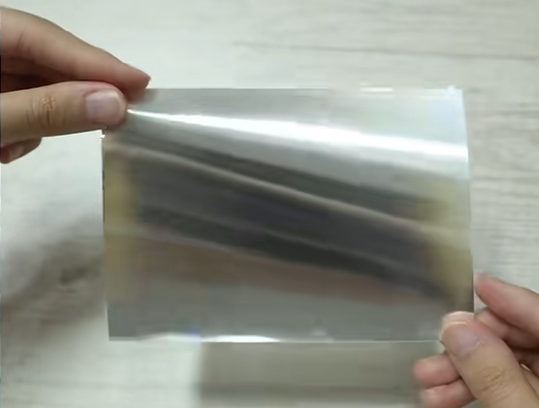

মাল্টিলেয়ার ফিল্ম রিফ্লেক্টর (ESR):মাল্টিলেয়ার ফিল্ম প্রযুক্তি ব্যবহার করে, 65 মাইক্রনের মধ্যে এক হাজারেরও বেশি স্তরকে একীভূত করে। এটিতে কোনও ধাতু নেই তবে আয়নার মতো ধাতব চেহারা রয়েছে। একটি উচ্চ-দক্ষ প্রতিফলক হিসাবে, ESR সমগ্র দৃশ্যমান আলোর বর্ণালী জুড়ে 98% এর বেশি প্রতিফলন অর্জন করে, এটি উচ্চ-কর্মক্ষমতা ব্যাকলাইট সিস্টেমের জন্য আদর্শ করে তোলে।

LCD মডিউলগুলি কাস্টমাইজ করার সময়, প্রতিফলক শীটের পছন্দ সরাসরি ব্যাকলাইট অভিন্নতা এবং শক্তি দক্ষতাকে প্রভাবিত করে, যা অপটিক্যাল ডিজাইনের প্রথম ধাপের প্রতিনিধিত্ব করে।

আলো-ব্লকিং ফিল্ম / অ্যালুমিনিয়াম ফয়েল (ALF): আলো এবং হস্তক্ষেপ সীমানা নিয়ন্ত্রণ

লাইট-ব্লকিং ফিল্মগুলি প্রাথমিকভাবে ব্যাকলাইটের পাশ থেকে হালকা ফুটো প্রতিরোধ করতে ব্যবহৃত হয় এবং ইলেক্ট্রোম্যাগনেটিক শিল্ডিং প্রদান করতে পারে। সাধারণ ধরনের অন্তর্ভুক্ত:

উজ্জ্বল সিলভার ড্রাগন:উজ্জ্বল পৃষ্ঠ, বেধ 0.05-0.1 মিমি, ভাল আলো-অবরোধকারী বৈশিষ্ট্য এবং পরিবাহী। হস্তক্ষেপ রক্ষার প্রয়োজন শিল্প পরিবেশের জন্য উপযুক্ত.

ম্যাট সিলভার ড্রাগন:তুলনামূলকভাবে নিস্তেজ ফিনিস, পাতলা (সাধারণত একক স্তরের জন্য 0.05 মিমি), কিছু হালকা ট্রান্সমিট্যান্স ধারণ করে এবং পরিবাহী।

সাদা প্রান্ত স্ট্রিপ:নির্দিষ্ট আলো ট্রান্সমিট্যান্স, বেধ 0.05-0.08 মিমি, অ-পরিবাহী। সাধারণত সাধারণ ভোক্তা ইলেকট্রনিক্সে ব্যবহৃত হয়।

কালো এবং সাদা একক-পার্শ্বযুক্ত আঠালো টেপ:ব্যাকলাইটের পাশে প্রয়োগ করা যেতে পারে যখন অ-পরিবাহীতার জন্য কঠোর প্রয়োজনীয়তা থাকে এবং পাশের আলো ফুটো না থাকে।

এই উপকরণগুলি LCD স্ক্রিনের বেজেল ডিজাইনে "অপটিক্যাল অভিভাবকদের" ভূমিকা পালন করে, যাতে ডিসপ্লে এলাকার বাইরে কোনো বিপথগামী আলোর হস্তক্ষেপ না হয়।

ডিফিউজার শীট: একটি অভিন্ন হালকা ক্যানভাস তৈরি করা

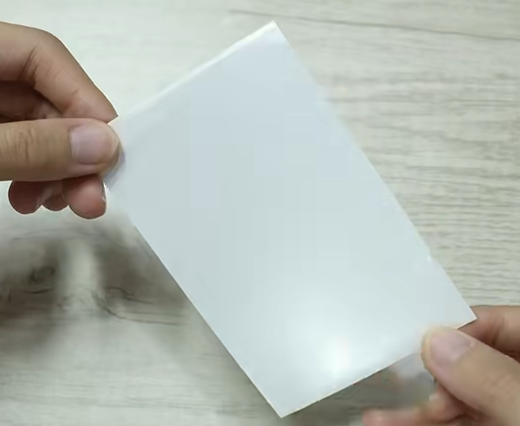

অপটিক্যাল ফিল্মগুলির মধ্যে "সমজাতীয় মাস্টার" হিসাবে, ডিফিউজার শীট কুয়াশার মধ্য দিয়ে আলো ছড়িয়ে দেয়, নরম এবং অভিন্ন ব্যাকলাইট আউটপুট তৈরি করতে বিন্দু আলোর উত্সের চিহ্নগুলি দূর করে। ব্যাকলাইটের ধরন এবং প্রয়োগের উপর নির্ভর করে, ডিফিউজারগুলিকে বিভক্ত করা হয়েছে:

নীচের ব্যাকলাইট ডিফিউজার:সাধারণত একপাশে আঠালো, উচ্চ কুয়াশা (~90%), ট্রান্সমিট্যান্স মাত্র 40%; নীচের ব্যাকলাইটের জন্য বেধ সাধারণত 0.18 ~ 0.3 মিমি এর মধ্যে। সাধারণ মডেল: MB433P, MB533।

সাইড ব্যাকলাইট ডিফিউজার:সাধারণত ব্যবহৃত বেধ হল 0.09 মিমি। সাধারণ মডেল: TPRA90 (0.09mm), AJ-75 (0.075mm)। ট্রান্সমিট্যান্স 65%-80%, কুয়াশা 75%-90%।

কালার স্ক্রীন ব্যাকলাইট ডিফিউজার: সাধারণত দুই-শীট ডিজাইন ব্যবহার করুন:

নীচের ডিফিউজার:লাইট গাইড প্লেট এবং ব্রাইটনেস এনহ্যান্সমেন্ট ফিল্ম (BEF) এর মধ্যে স্থাপন করা, লাইট গাইড প্লেট থেকে নির্গত আলোকে একজাত করে। সাধারণত ব্যবহৃত উপাদান: t=0.065mm, অপেক্ষাকৃত উচ্চ ধোঁয়াশা (~84%), উচ্চ প্রেরণ ক্ষমতা (~98%)।

শীর্ষ ডিফিউজার:BEF এর উপরে স্থাপন করা, একটি প্রতিরক্ষামূলক ভূমিকা পালন করে এবং moiré প্যাটার্ন প্রতিরোধ করতে সাহায্য করে। সাধারণত ব্যবহৃত উপাদান: t=0.05mm, অপেক্ষাকৃত কম ধোঁয়াশা (~29%), ট্রান্সমিট্যান্স 90%।

ডিফিউজার শীটগুলির সঠিক নির্বাচন এবং সংমিশ্রণ এলসিডি মডিউলগুলিতে অভিন্ন, স্পট-মুক্ত প্রদর্শন নিশ্চিত করার মূল চাবিকাঠি।

ব্রাইটনেস এনহ্যান্সমেন্ট ফিল্ম (BEF): উজ্জ্বলতা বাড়ানোর জন্য অপটিক্যাল ইঞ্জিন

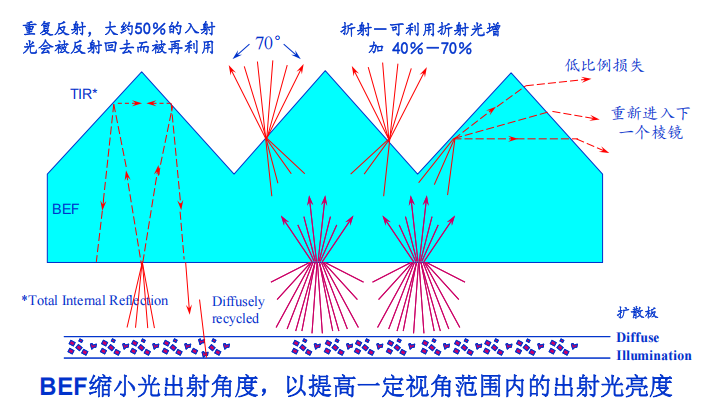

রঙিন TFT এবং অন্যান্য LCD স্ক্রিনের জন্য, উজ্জ্বলতা একটি গুরুত্বপূর্ণ স্পেসিফিকেশন। অপটিক্যাল ফিল্মগুলির মধ্যে "উজ্জ্বলতা পরিবর্ধক" হিসাবে কাজ করে, BEF একটি বিশেষ প্রিজম কাঠামোর মাধ্যমে বিক্ষিপ্ত আলোকে কেন্দ্রীভূত করে, প্রতিটি ফিল্ম প্রায় 40%-50% উজ্জ্বলতা প্রদান করে। একত্রে দুটি ফিল্ম ব্যবহার করে উজ্জ্বলতা বহুগুণ করতে পারে। এর নীতিতে আলোর পথ নিয়ন্ত্রণ করার জন্য একটি মাইক্রো-প্রিজম অ্যারে ব্যবহার করা জড়িত, যার ফলে বেশিরভাগ আলো স্ক্রীনের লম্বভাবে প্রস্থান করে, যার ফলে শক্তি খরচ পরিবর্তন না করে উল্লেখযোগ্যভাবে সামনের উজ্জ্বলতা বৃদ্ধি পায়। BEF মিড-থেকে-হাই-এন্ড কালার স্ক্রিন ব্যাকলাইটগুলির একটি অপরিহার্য উপাদান হয়ে উঠেছে, বিশেষত শিল্প নিয়ন্ত্রণ, চিকিৎসা, স্বয়ংচালিত এবং অন্যান্য অ্যাপ্লিকেশনের জন্য উচ্চ-কার্যকারিতা কাস্টমাইজড এলসিডিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
