LCM পরিবাহী ইলাস্টোমার সংযোগকারী: যথার্থ ইলেকট্রনিক সংযোগের জন্য "নমনীয় সেতু"

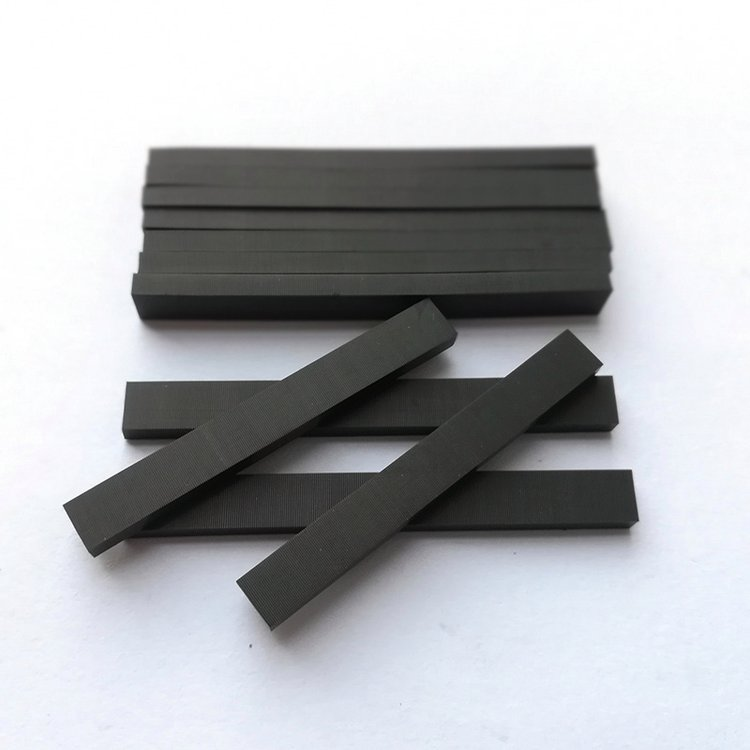

লিকুইড ক্রিস্টাল ডিসপ্লে (এলসিএম) মডিউল এবং প্রিন্টেড সার্কিট বোর্ডের (পিসিবি) মধ্যে একটি অদৃশ্য অথচ গুরুত্বপূর্ণ "তথ্য হাইওয়ে" রয়েছে - এলসিএম পরিবাহী ইলাস্টোমার সংযোগকারী, যা সাধারণত "জেব্রা স্ট্রিপ" নামে পরিচিত। এর অনন্য কাঠামো এবং অসামান্য কর্মক্ষমতা সহ, এটি আধুনিক ইলেকট্রনিক ডিভাইসে স্থিতিশীল এবং দক্ষ সংযোগের ভিত্তি হিসাবে কাজ করে।

জটিল কাঠামো, স্থিতিশীল সংক্রমণ

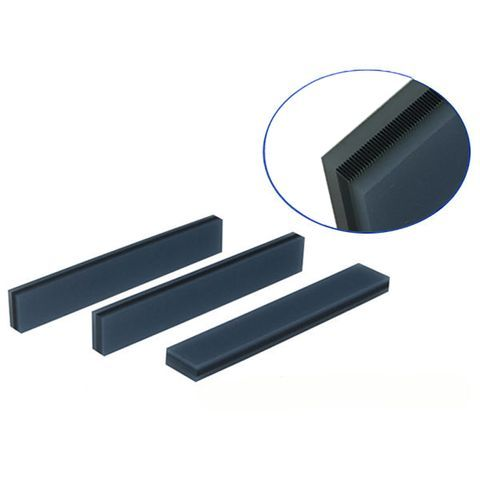

এটি কোন সাধারণ স্ট্রিপ নয়। এটি পরিবাহী সিলিকন রাবার এবং অন্তরক সিলিকন রাবারের একটি সুনির্দিষ্ট, পর্যায়ক্রমে স্তরযুক্ত কাঠামো বৈশিষ্ট্যযুক্ত, যা আকারে নিরাময় করা হয়। এটি অসংখ্য সমান্তরাল, সুনির্দিষ্টভাবে ব্যবধানে পরিবাহী চ্যানেল তৈরি করে (জেব্রা স্ট্রাইপের মতো)। এই নকশাটি এটিকে LCD এবং PCB-এর মধ্যে কারেন্ট এবং সিগন্যাল ট্রান্সমিশনকে পুরোপুরি পরিচালনা করতে সক্ষম করে, যখন রাবার সামগ্রীর অন্তর্নিহিত কম্পন প্রতিরোধ এবং বিকৃতি স্থিতিস্থাপকতা প্রদান করে, দীর্ঘমেয়াদী, স্থিতিশীল এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করে।

দুই উপাদান চ্যাম্পিয়ন:

সোল্ডারিং বা পিন সংযোগকারীর তুলনায়, পরিবাহী ইলাস্টোমার সংযোগকারীর সাথে একত্রিত হওয়া "এক-ক্লিক সংযোগ"-এর মতো - শুধুমাত্র সুনির্দিষ্ট স্থান নির্ধারণ এবং উপযুক্ত চাপ প্রয়োগের প্রয়োজন। এটি উত্পাদন প্রক্রিয়াগুলিকে ব্যাপকভাবে সরল করে, স্বয়ংক্রিয়তা এবং উত্পাদন দক্ষতা বাড়ায় এবং সমাবেশের খরচ উল্লেখযোগ্যভাবে হ্রাস করে, এটিকে ভর উত্পাদনের জন্য আদর্শ পছন্দ করে তোলে।

মূল নির্বাচনের মানদণ্ড: পরামিতি সাফল্য নির্দেশ করে

এর কার্যকারিতা সম্পূর্ণরূপে লাভ করতে, সুনির্দিষ্ট নির্বাচন অত্যন্ত গুরুত্বপূর্ণ:

দুই উপাদান চ্যাম্পিয়ন:

সলিড সিলিকন: অর্থনৈতিক পছন্দ। মাঝারি স্থিতিস্থাপকতা (কঠোরতা 35°~45°)। শিপিংয়ের সময় অ্যান্টি-স্ট্যাটিক ব্যবস্থা এবং বিকৃতি প্রতিরোধের দিকে মনোযোগ দেওয়া প্রয়োজন।

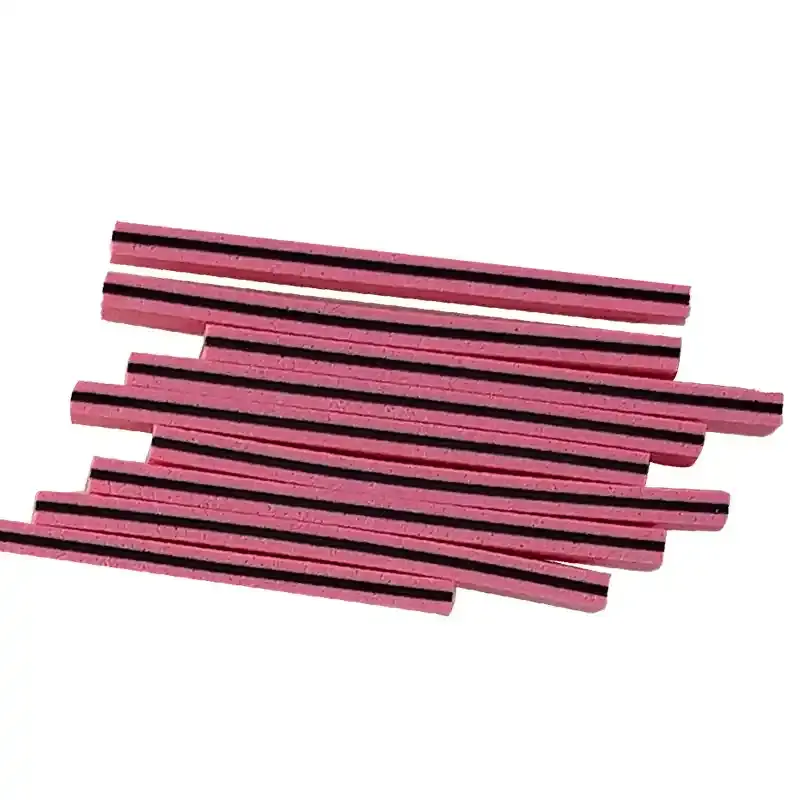

ফোমেড সিলিকন (ফোম রাবার): নরম এবং দূষণ-প্রতিরোধী (কঠোরতা 20°~30°)। চমৎকার বিকৃতি প্রতিরোধের. আর্দ্রতা সুরক্ষার উপর জোর দেওয়া প্রয়োজন। (উভয়ের জন্য মূল পরিবাহী কার্বন স্তর কঠোরতা হল 65°~75°)।

মূল মাত্রিক এবং বৈদ্যুতিক পরামিতি:

পিচ (0.05/0.1/0.18mm): সুবর্ণ নিয়ম! নিশ্চিত করুন যে প্রতিটি PCB প্যাড কমপক্ষে 3টি পরিবাহী স্তর দ্বারা আবৃত রয়েছে (0.05 মিমি পিচের জন্য 4-5 স্তর সুপারিশ করা হয়)। এটি সংকেত অখণ্ডতার ভিত্তি।

পরিবাহী স্তরের প্রস্থ (0.4~1.0mm): সামগ্রিক সংযোগকারীর কঠোরতা এবং উচ্চতা নকশাকে প্রভাবিত করে। সাধারণ নিয়ম: 0.6 মিমি পরিবাহী স্তর সহ সংযোগকারী প্রস্থ ≤2.0 মিমি জোড়া; ≥2.0 মিমি জোড়া 0.8 মিমি সহ।

টিল্ট অ্যাঙ্গেল (পরিবাহী স্তরের প্রবণতা): সাধারণত ≤2° এ নিয়ন্ত্রিত।

উচ্চতা (গুরুত্বপূর্ণ!): গণনার সূত্র: সংযোগকারীর উচ্চতা = h × (1 + কম্প্রেশন অনুপাত)। h হল এলসিডি ধাপের নীচের অংশ এবং সমাবেশের পরে PCB উপরের পৃষ্ঠের মধ্যে তাত্ত্বিক ব্যবধান (h = PCB পৃষ্ঠের উচ্চতা - মেটাল ফ্রেমের বেধ - পাঁজরের উচ্চতা - LCD ITO বেধ)।

কম্প্রেশন অনুপাত (লাইফলাইন!): কঠোরভাবে 10% ~ 15% বজায় রাখুন! 10% এর নিচে দুর্বল যোগাযোগ এবং অস্থির প্রতিবন্ধকতার ঝুঁকি; 15% এর উপরে সংযোগকারীকে চূর্ণ করতে পারে বা PCB কে বিকৃত করতে পারে, যার ফলে সমাবেশ ব্যর্থ হয় বা ক্ষতি হয়।

বৈদ্যুতিক কর্মক্ষমতা: পরিবাহী স্তর প্রতিরোধ ক্ষমতা অত্যন্ত কম হতে হবে (যেমন, YET প্রকার ≤1.1 Ω·cm), এবং অন্তরক স্তর প্রতিরোধ ক্ষমতা অত্যন্ত উচ্চ (≥10^12 Ω·cm), দক্ষ পরিবাহিতা এবং নিখুঁত বিচ্ছিন্নতা নিশ্চিত করে।

ওয়াইড অ্যাপ্লিকেশন, সর্বব্যাপী উপস্থিতি

পকেট ক্যালকুলেটর, স্মার্ট মিটার এবং মেডিকেল মনিটর স্ক্রিন থেকে শুরু করে স্বয়ংচালিত ডিসপ্লে, শিল্প নিয়ন্ত্রণ ইন্টারফেস এবং যোগাযোগ ডিভাইস পর্যন্ত, LCM পরিবাহী ইলাস্টোমার সংযোগকারী, তাদের কমপ্যাক্ট আকার, উচ্চ নির্ভরযোগ্যতা এবং সহজ সমাবেশ সহ, অগণিত ইলেকট্রনিক ডিভাইসে "অসংখ্যা হিরোস" আলোকিত প্রদর্শন হিসাবে কাজ করে।

উপসংহার

একটি ছোট জেব্রা স্ট্রিপ উল্লেখযোগ্য সংযোগ বহন করে। এর বস্তুগত বৈশিষ্ট্যগুলি গভীরভাবে বোঝা এবং সঠিকভাবে মূল পরামিতিগুলি নিয়ন্ত্রণ করা (বিশেষত পিচ কভারেজ নিয়ম, কম্প্রেশন অনুপাতের পরিসর এবং উচ্চতা গণনা) স্থিতিশীল প্রদর্শন কর্মক্ষমতা এবং ইলেকট্রনিক ডিভাইসগুলির দীর্ঘমেয়াদী অপারেশন নিশ্চিত করার জন্য কেন্দ্রীয় বিষয়। একটি পেশাদার এবং নির্ভরযোগ্য পরিবাহী ইলাস্টোমার সংযোগকারী সমাধান চয়ন করুন আপনার নির্ভুল বৈদ্যুতিন সংযোগগুলিতে স্থিতিশীলতা যোগাতে!
