LCD পারফরম্যান্স এবং স্থিতিশীলতা আনলক করার জন্য মাস্টার পোর্চ সেটিংস - হার্ডওয়্যার ডিজাইনের জন্য মূল বিবেচ্য বিষয়গুলি

এলসিডি স্ক্রিন এবং সম্পর্কিত এলসিডি মডিউলগুলির হার্ডওয়্যার ডিজাইনে, সর্বোত্তম প্রদর্শন কর্মক্ষমতা এবং সিস্টেমের স্থিতিশীলতা অর্জনের জন্য টাইমিং প্যারামিটারগুলির সুনির্দিষ্ট কনফিগারেশন মৌলিক। এর মধ্যে, PORCH (ব্ল্যাঙ্কিং ইন্টারভাল) সেটিংস বিশেষভাবে গুরুত্বপূর্ণ—এগুলি পিক্সেল ঘড়ির সঠিক সীমানা (PCLK), অনুভূমিক/উল্লম্ব সিঙ্ক সংকেত (Hsync/Vsync), সামনে/ব্যাক বারান্দা (HBP/HFP, VBP/VFP), এবং সক্রিয় পিক্সেল/ভিএ (অ্যাকটিভ পিক্সেল) এর সীমানা নির্ধারণ করে। একজন পেশাদার LCD ডিসপ্লে প্রস্তুতকারক হিসাবে, CNK ইলেকট্রনিক্স (CNK) প্রাথমিক নির্বাচন পর্বের সময় এই পরামিতি প্রয়োজনীয়তাগুলি স্পষ্ট করার গুরুত্বের উপর জোর দেয়। এটি ড্রাইভার IC এবং গ্লাস সাবস্ট্রেট টাইমিংয়ের মধ্যে সামঞ্জস্য নিশ্চিত করে, পরে ব্যয়বহুল ডিজাইনের সংশোধন এড়িয়ে যায়।

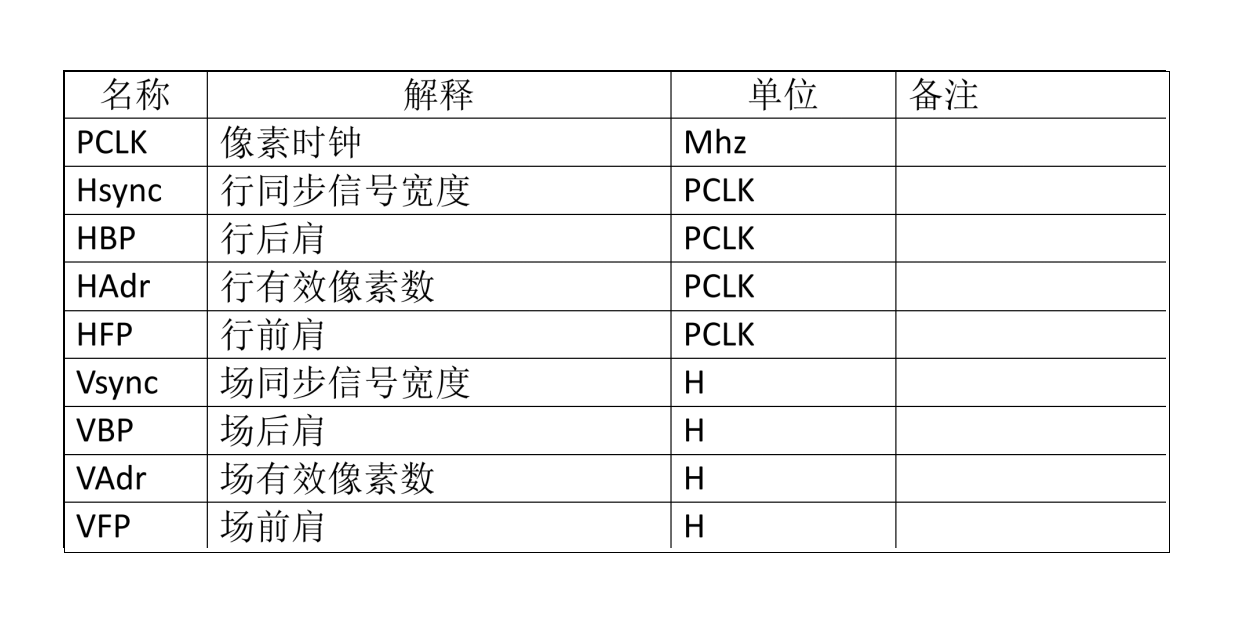

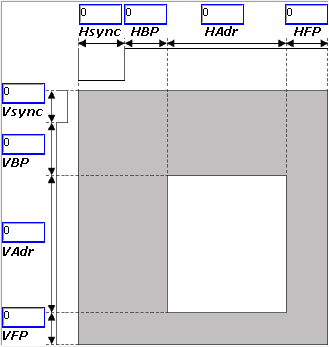

PORCH পরামিতিগুলি নির্বিচারে সংখ্যা থেকে অনেক দূরে - তারা সরাসরি মূল প্রদর্শন কার্যক্ষমতা নির্দেশ করে৷ PCLK ফ্রিকোয়েন্সি, PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × ফ্রেম রেট হিসাবে গণনা করা হয়, সরাসরি সিস্টেমের ব্যান্ডউইথের প্রয়োজনীয়তাগুলিকে প্রতিফলিত করে৷ রিফ্রেশ রেট (সাধারণত 60Hz থেকে শুরু হয়, উচ্চ-রিফ্রেশ-রেট ডিসপ্লে 144Hz পর্যন্ত পৌঁছায়) গ্লাস এবং IC এর চার্জিং/ডিসচার্জিং ক্ষমতা দ্বারা সীমাবদ্ধ। খুব কম রিফ্রেশ রেট স্ক্রিন ফ্লিক করে, ভিজ্যুয়াল আরামের সাথে আপস করে। তাই, উচ্চ-রেজোলিউশন বা উচ্চ-রিফ্রেশ কাস্টমাইজ এলসিডি অ্যাপ্লিকেশনগুলিতেও স্থিতিশীল সিগন্যাল ট্রান্সমিশন নিশ্চিত করতে হার্ডওয়্যার ডিজাইনগুলিতে পর্যাপ্ত টাইমিং মার্জিন (বিশেষত HFP/VFP) সংরক্ষণ করতে হবে।

  ইন্টারফেসের ধরন সরাসরি রিফ্রেশ রেট যাচাইকরণ এবং ডিবাগিং কৌশলগুলিকে প্রভাবিত করে। RGB ইন্টারফেসের জন্য, প্রকৌশলীরা প্রকৃত রিফ্রেশ হার গণনা করতে সরাসরি Vsync সংকেত সময়কাল পরিমাপ করতে পারে। MIPI ইন্টারফেসের সাথে মূলধারার LCD মডিউলগুলির জন্য, নির্দিষ্ট কমান্ড পাঠাতে হবে (যেমন, PAGE 0 R35H=0X00), তারপর TE পিনের মাধ্যমে পরিমাপ করতে হবে। হার্ডওয়্যার ডিজাইনের মূল পরীক্ষার পয়েন্টগুলি (যেমন, Vsync, TE) সংরক্ষণ করা উচিত এবং হস্তক্ষেপ রোধ করতে উচ্চ-মানের সিগন্যাল রাউটিং নিশ্চিত করা উচিত যা পরিমাপের ত্রুটি বা প্রদর্শনের অসামঞ্জস্যতা সৃষ্টি করতে পারে (যেমন, ছিঁড়ে যাওয়া, ফ্লিকারিং)।

  সফল এলসিডি স্ক্রিন ইন্টিগ্রেশন অভিজ্ঞ এলসিডি ডিসপ্লে নির্মাতাদের সাথে গভীর সহযোগিতার উপর নির্ভর করে। বিশেষ করে কাস্টমাইজ এলসিডি প্রজেক্ট বা জটিল এলসিডি মডিউল অ্যাপ্লিকেশনের জন্য, CNK ইলেকট্রনিক্স (CNK) পরামর্শ দেয়: প্রস্তুতকারকের গ্লাস টাইমিং প্রোফাইল এবং কনফিগারেশন সুপারিশগুলি প্রাপ্ত করে, লক্ষ্য পোরচ প্যারামিটার এবং ড্রাইভার সমাধানগুলি তাড়াতাড়ি ভাগ করুন। এটি সিগন্যাল দ্বন্দ্ব, পাওয়ার অনিয়ম বা EMC সমস্যা প্রতিরোধ করে। CNK-এর প্রযুক্তিগত দল এন্ড-টু-এন্ড সমর্থন অফার করে- PORCH অপ্টিমাইজেশান এবং ইন্টারফেস ম্যাচিং থেকে সিগন্যাল ইন্টিগ্রিটি অ্যানালাইসিস- নিশ্চিত করে আপনার হার্ডওয়্যার ডিজাইন প্রথম চেষ্টাতেই সফল হয় এবং ডিসপ্লে মডিউলগুলির সম্পূর্ণ কার্যকারিতা এবং নির্ভরযোগ্যতা প্রকাশ করে।

  CNK ইলেকট্রনিক্স — টাইমিং প্যারামিটার আয়ত্ত করা, পেশাদার প্রদর্শন প্রযুক্তির সাথে আপনার ভিজ্যুয়াল উদ্ভাবনকে শক্তিশালী করা।
