মূল AMOLED প্রক্রিয়াগুলি উন্মোচন করা: কীভাবে কাটিং-এজ ডিসপ্লে প্রযুক্তি ভবিষ্যতকে আকার দেয়

 ছোট থেকে মাঝারি আকারের ভোক্তা ইলেকট্রনিক্স বাজারে, উচ্চ বৈসাদৃশ্য এবং নমনীয় নমনীয়তার মতো সুবিধার কারণে AMOLED ডিসপ্লে প্রযুক্তি হাই-এন্ড স্মার্টফোন, পরিধানযোগ্য ডিভাইস এবং বাঁকা-স্ক্রীন পণ্যগুলির জন্য পছন্দের পছন্দ হয়ে উঠেছে।

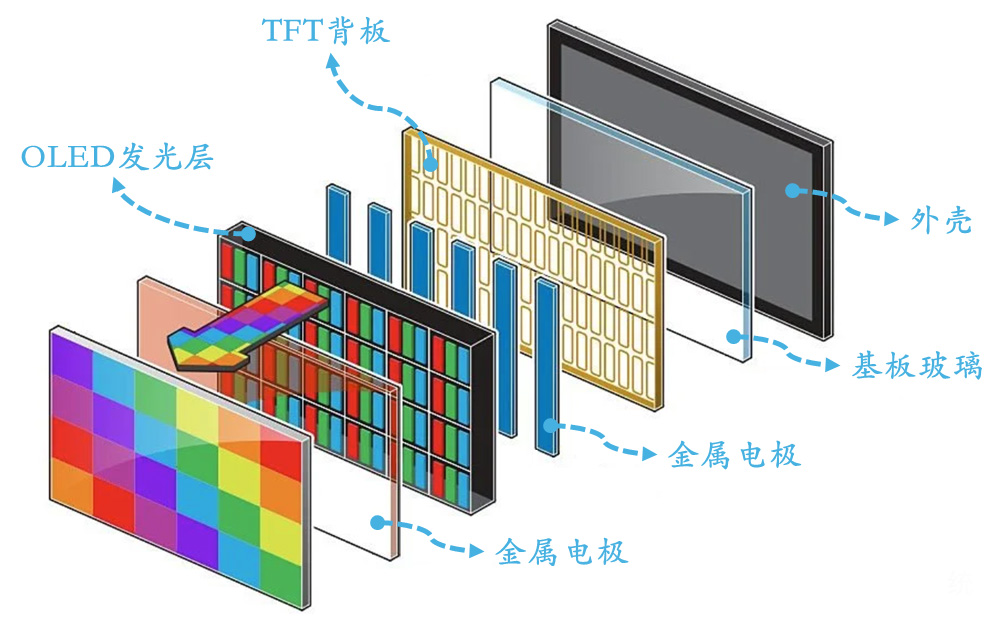

  এর মূল কাঠামোর মধ্যে রয়েছে একটি OLED আলো-নিঃসরণকারী স্তর, TFT ব্যাকপ্লেন, ধাতব ইলেক্ট্রোড, সাবস্ট্রেট গ্লাস এবং কেসিং।

  নমনীয় AMOLED উত্পাদন প্রক্রিয়াটি মূল ধাপগুলিকে অন্তর্ভুক্ত করে যেমন সাবস্ট্রেট পরিষ্কার/PI আবরণ, ব্যাকপ্লেন টিএফটি প্রস্তুতি, OLED বাষ্পীভবন এবং এনক্যাপসুলেশন, স্পর্শ মডিউল ইন্টিগ্রেশন, লেজার লিফট-অফ এবং মডিউল সমাবেশ।

  ডিসপ্লে টেকনোলজির গবেষণা, উন্নয়ন, এবং উৎপাদনে বিশেষজ্ঞ কোম্পানি হিসেবে, CNK Electronics Co., Ltd. 始终 প্রযুক্তির অগ্রভাগে থাকে, গ্রাহকদের OLED মডিউল, LCD স্ক্রিন এবং কাস্টমাইজড LCD স্ক্রিন সহ বৈচিত্রপূর্ণ ডিসপ্লে সমাধান প্রদান করে।

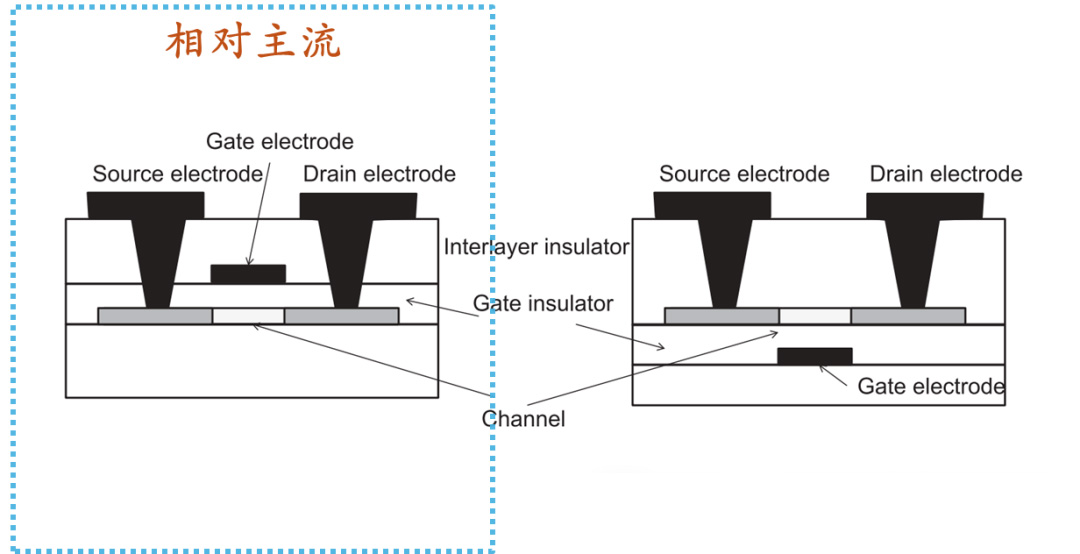

  AMOLED-এর মূল উৎপাদন প্রক্রিয়ায় বেশ কিছু উচ্চ প্রযুক্তিগত ইউনিট প্রক্রিয়া জড়িত। ব্যাকপ্লেন টিএফটি (বিপি) প্রক্রিয়ায়, নিম্ন-তাপমাত্রা পলিক্রিস্টালাইন সিলিকন (এলটিপিএস) প্রযুক্তি উচ্চ ইলেক্ট্রন গতিশীলতার কারণে মূলধারায় পরিণত হয়েছে। এর টপ-গেট গঠন প্রক্রিয়ার মধ্যে রয়েছে বাফার লেয়ার ডিপোজিশন, চ্যানেল আয়ন ইমপ্লান্টেশন, লেজার অ্যানিলিং ক্রিস্টালাইজেশন (ELA), গেট মেটাল স্পুটারিং এবং সোর্স-ড্রেন ইমপ্লান্টেশন। বিশেষ গ্যাসগুলি পাতলা ফিল্ম জমা, পরিবর্তন এবং এচিং-এ গুরুত্বপূর্ণ ভূমিকা পালন করে: উদাহরণস্বরূপ, PECVD প্রক্রিয়াগুলি a-Si/SiNx/SiOx পাতলা ফিল্ম জমা করতে SiH₄/N₂O/NH₃ ব্যবহার করে; অ্যাটমিক লেয়ার ডিপোজিশন (ALD) Al₂O3 এনক্যাপসুলেশন স্তর গঠনের জন্য TMA এবং H₂O নিয়োগ করে; ড্রাই এচিং CF4/SF6/Cl2 এর মতো গ্যাসের মাধ্যমে উচ্চ-নির্ভুল প্যাটার্নিং অর্জন করে, যেখানে BCl3 ব্যবহার করা হয় ধাতব অক্সাইড স্তর কমাতে, এবং Cl2 উদ্বায়ী এচিং পণ্য তৈরি করে, একটি পরিষ্কার এবং দক্ষ প্রক্রিয়া নিশ্চিত করে।

  নমনীয় AMOLED উৎপাদনে, লেজার লিফট-অফ (LLO) এবং পাতলা ফিল্ম এনক্যাপসুলেশন (TFE) পণ্যের নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণ। LLO প্রক্রিয়া একটি 308nm XeCl এক্সাইমার লেজার ব্যবহার করে গ্লাস সাবস্ট্রেট থেকে নমনীয় PI সাবস্ট্রেটকে আলাদা করতে, যখন TFE প্রযুক্তি আর্দ্রতা এবং অক্সিজেনকে ব্লক করতে বহুস্তরীয় পাতলা ফিল্ম ব্যবহার করে, ডিভাইসের আয়ুষ্কাল বাড়ায়।

  অতিরিক্তভাবে, আয়ন ইমপ্লান্টেশন (IMP) প্রক্রিয়াটি ডোপিং পরমাণু সরবরাহ করতে BF3/PH3/H2 ব্যবহার করে, Xe চার্জ জমা হওয়া রোধ করার জন্য নিরপেক্ষকরণ গ্যাস হিসাবে পরিবেশন করে।

  ডিসপ্লে টেকনোলজির গবেষণা, উন্নয়ন, এবং উৎপাদনে বিশেষজ্ঞ কোম্পানি হিসেবে, CNK Electronics Co., Ltd. 始终 প্রযুক্তির অগ্রভাগে থাকে, গ্রাহকদের OLED মডিউল, LCD স্ক্রিন এবং কাস্টমাইজড LCD স্ক্রিন সহ বৈচিত্রপূর্ণ ডিসপ্লে সমাধান প্রদান করে।
