যথার্থ লিঙ্ক: এলসিএম ডিসপ্লে মডিউলে পরিবাহী রাবার সংযোগকারীর প্রযুক্তির পাঠোদ্ধার

আজকের স্মার্ট এবং আন্তঃসংযুক্ত বিশ্বে, পরিষ্কার এবং নির্ভরযোগ্য ডিসপ্লে ইন্টারফেসগুলি মানব-মেশিন মিথস্ক্রিয়ার মূল ভিত্তি। এই অভিজ্ঞতার মূল বাহক হল লিকুইড ক্রিস্টাল ডিসপ্লে মডিউল (এলসিএম)। এলসিডি ডিসপ্লে নির্মাতাদের দ্বারা সরবরাহ করা মূল পণ্য হিসাবে, এলসিএম লিকুইড ক্রিস্টাল ডিসপ্লে ডিভাইস, ড্রাইভার আইসি, পিসিবি, ব্যাকলাইট এবং স্ট্রাকচারাল উপাদানগুলিকে একটি সমন্বিত ইউনিটে একীভূত করে, সার্কিট সংকেতগুলিকে ভিজ্যুয়াল ছবিতে রূপান্তর করার সম্পূর্ণ কার্য সম্পাদন করে। স্ট্যান্ডার্ড পণ্য বা গভীরভাবে কাস্টমাইজড এলসিডি স্ক্রীনের জন্যই হোক না কেন, তাদের স্থায়িত্ব এলসিএম-এর মধ্যে প্রতিটি সংযোগ বিন্দুর নির্ভরযোগ্যতার সাথে শুরু হয়। এর মধ্যে, একটি আপাতদৃষ্টিতে সহজ কিন্তু গুরুত্বপূর্ণ উপাদান—পরিবাহী রাবার সংযোগকারী (প্রায়ই এটিকে জেব্রা স্ট্রিপ বলা হয়)—এলসিডি স্ক্রিন এবং সার্কিট বোর্ডের মধ্যে নিরবচ্ছিন্ন সংকেত সংক্রমণ নিশ্চিত করে "অদৃশ্য সেতু" হিসেবে কাজ করে।

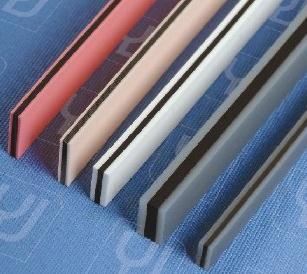

পরিবাহী রাবার সংযোগকারী: LCM এর ভিতরে "সিগন্যাল ব্রিজ"

পরিবাহী রাবার সংযোগকারী, পর্যায়ক্রমে পরিবাহী এবং অন্তরক স্তর স্তরিত করে গঠিত, ইলাস্টিক কম্প্রেশনের মাধ্যমে LCD স্ক্রিন এবং PCB-এর মধ্যে স্থিতিশীল বৈদ্যুতিক সংযোগ প্রদান করে। তাদের কর্মক্ষমতা সরাসরি প্রদর্শন সংকেতের অখণ্ডতা এবং স্বচ্ছতা নির্ধারণ করে।

উপাদান নির্বাচন: কঠিন সিলিকন এবং ফোম সিলিকন ব্যালেন্সিং শিল্প

কঠিন সিলিকন উপাদান:মাঝারি কঠোরতা (35°~45°) এবং কম খরচের অফার করে। যাইহোক, এটি স্ট্যাটিক বিদ্যুতের প্রবণ, যা ধুলো আকর্ষণ করতে পারে, যা সমাবেশের পরিবেশের পরিচ্ছন্নতার দিকে অতিরিক্ত মনোযোগ দিতে হবে।

ফোম সিলিকন উপাদান:ফোমিং সিলিকন দ্বারা তৈরি, এটির একটি নরম টেক্সচার রয়েছে (কঠোরতা 20°~30°), বিকৃতির জন্য ভাল প্রতিরোধ, এবং দূষণের ঝুঁকি কম। এটি উচ্চ পরিচ্ছন্নতার প্রয়োজনীয়তা সহ নির্ভুলতা এলসিডি মডিউল অ্যাপ্লিকেশনগুলির জন্য আরও উপযুক্ত।

নির্ভুল নকশা পরামিতি: নির্ভরযোগ্য সংযোগ নিশ্চিত করা

1.পরিবাহী স্তর পিচ:সাধারণ পিচগুলি হল 0.05 মিমি, 0.1 মিমি এবং 0.18 মিমি। নকশাটি নিশ্চিত করতে হবে যে প্রতিটি PCB প্যাড কমপক্ষে 3টি পরিবাহী কার্বন স্তরের সাথে যোগাযোগ করে (0.05 মিমি পিচের জন্য 4-5 স্তরগুলি সুপারিশ করা হয়)। এটি একটি বিশদ বিবরণ যা কাস্টম LCD স্ক্রিনের ডিজাইনে CNK দ্বারা কঠোরভাবে নিয়ন্ত্রিত হয়।

2.পরিবাহী স্তর প্রস্থ:0.4mm থেকে 1.0mm পর্যন্ত, প্রস্থ সংযোগকারীর কঠোরতার সাথে সম্পর্কিত এবং সামগ্রিক সংকোচন অনুপাত নকশাকে প্রভাবিত করে। সিএনকে ইঞ্জিনিয়াররা মডিউল গঠনের উপর ভিত্তি করে লক্ষ্যবস্তু নির্বাচন করে (0.6 মিমি প্রস্থ সংযোগকারীর জন্য সাধারণ ≤2.0 মিমি, 0.8 মিমি ≥2.0 মিমি)।

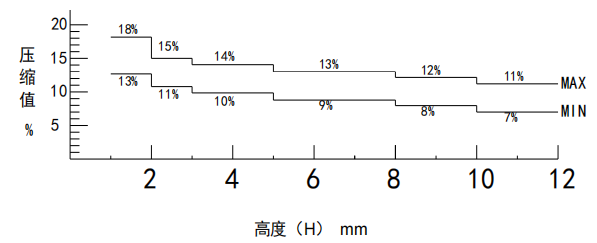

3. কম্প্রেশন অনুপাত নিয়ন্ত্রণ:আদর্শ কম্প্রেশন অনুপাত 10% এবং 15% এর মধ্যে নিয়ন্ত্রিত হয়। 10% এর নিচে অনুপাত অস্থির যোগাযোগ প্রতিবন্ধকতা সৃষ্টি করতে পারে, যখন 15% এর উপরে সংযোগকারী বা PCB এর বিকৃতি ঘটাতে পারে। সিএনকে দীর্ঘমেয়াদী নির্ভরযোগ্যতার গ্যারান্টি দিয়ে সমাবেশের উচ্চতা (এইচ) সঠিক গণনার মাধ্যমে সঠিক কম্প্রেশন পরিমাণ নিশ্চিত করে।

মৌলিক একরঙা প্রদর্শন থেকে জটিল HMI ইন্টারফেস পর্যন্ত, প্রতিটি এলসিডি মডিউলের নির্ভরযোগ্যতা পরিবাহী রাবার সংযোগকারীর মতো মূল উপাদানগুলির গভীর উপলব্ধি এবং সুনির্দিষ্ট নিয়ন্ত্রণের উপর নির্ভর করে। একজন অভিজ্ঞ এলসিডি ডিসপ্লে প্রস্তুতকারক হিসেবে, সিএনকে ইলেকট্রনিক্স কেবলমাত্র সিগন্যাল ট্রান্সমিশনে কম প্রতিবন্ধকতা এবং উচ্চ স্থিতিশীলতা নিশ্চিত করতে উপাদানগত বৈশিষ্ট্য এবং প্যারামিটার ডিজাইনের দিকেই নজর দেয় না বরং বিশদ বিবরণের এই আয়ত্তকে ব্যাপক কাস্টম LCD সমাধানগুলিতেও প্রসারিত করে। আমরা বিশ্বাস করি যে এটি এই অদেখা "নির্ভুল লিঙ্কগুলি" যা প্রযুক্তিগত উদ্ভাবনকে গুণমানের নির্ভরযোগ্যতার সাথে সংযুক্ত করে, CNK এবং আমাদের গ্রাহকদের সমর্থন করে যখন আমরা সম্মিলিতভাবে আরও ব্যতিক্রমী প্রদর্শন ভবিষ্যতের দিকে অগ্রসর হই।
