এলসিডি ব্ল্যাক প্রযুক্তির ব্যাপক বিশ্লেষণ (পর্ব 1): কাঠামো এবং সংযোগ, প্রদর্শনের মূল কোড আনলক করা

আজকের বিশ্বে যেখানে ইলেকট্রনিক ডিভাইসগুলি সর্বব্যাপী, লিকুইড ক্রিস্টাল ডিসপ্লে (LCDs) মানব-মেশিন মিথস্ক্রিয়া জন্য মূল ইন্টারফেস হিসাবে কাজ করে এবং তাদের প্রযুক্তিগত ক্ষমতা সরাসরি ডিভাইসগুলির ব্যবহারকারীর অভিজ্ঞতা নির্ধারণ করে। স্মার্ট পরিধানযোগ্য থেকে শুরু করে শিল্প নিয়ন্ত্রণ ব্যবস্থা, স্বয়ংচালিত ডিসপ্লে থেকে কনজিউমার ইলেকট্রনিক্স, বিভিন্ন পরিস্থিতিতে এলসিডি পণ্যের পিছনে রয়েছে সতর্কতার সাথে ডিজাইন করা কাঠামোগত স্কিম এবং সংযোগ প্রযুক্তি। একজন পেশাদার কাস্টম এলসিডি ডিসপ্লে প্রস্তুতকারক এবং একটি শক্তিশালী এলসিডি ডিসপ্লে কারখানা হিসাবে, সিএনকে হল একটি বিশেষ এবং পরিশীলিত উচ্চ-প্রযুক্তির উদ্যোগ যা ডিসপ্লে ডিভাইস এবং এইচএমআই (হিউম্যান-মেশিন ইন্টারফেস) পণ্যগুলির R&D, উত্পাদন এবং বিক্রয়ের জন্য নিবেদিত।

আজ, আমরা ডিসপ্লে প্রযুক্তির অন্তর্নিহিত যুক্তি বুঝতে সাহায্য করে LCD-এর মূল মৌলিক বিষয়গুলির একটি গভীরভাবে বিশ্লেষণ করব।

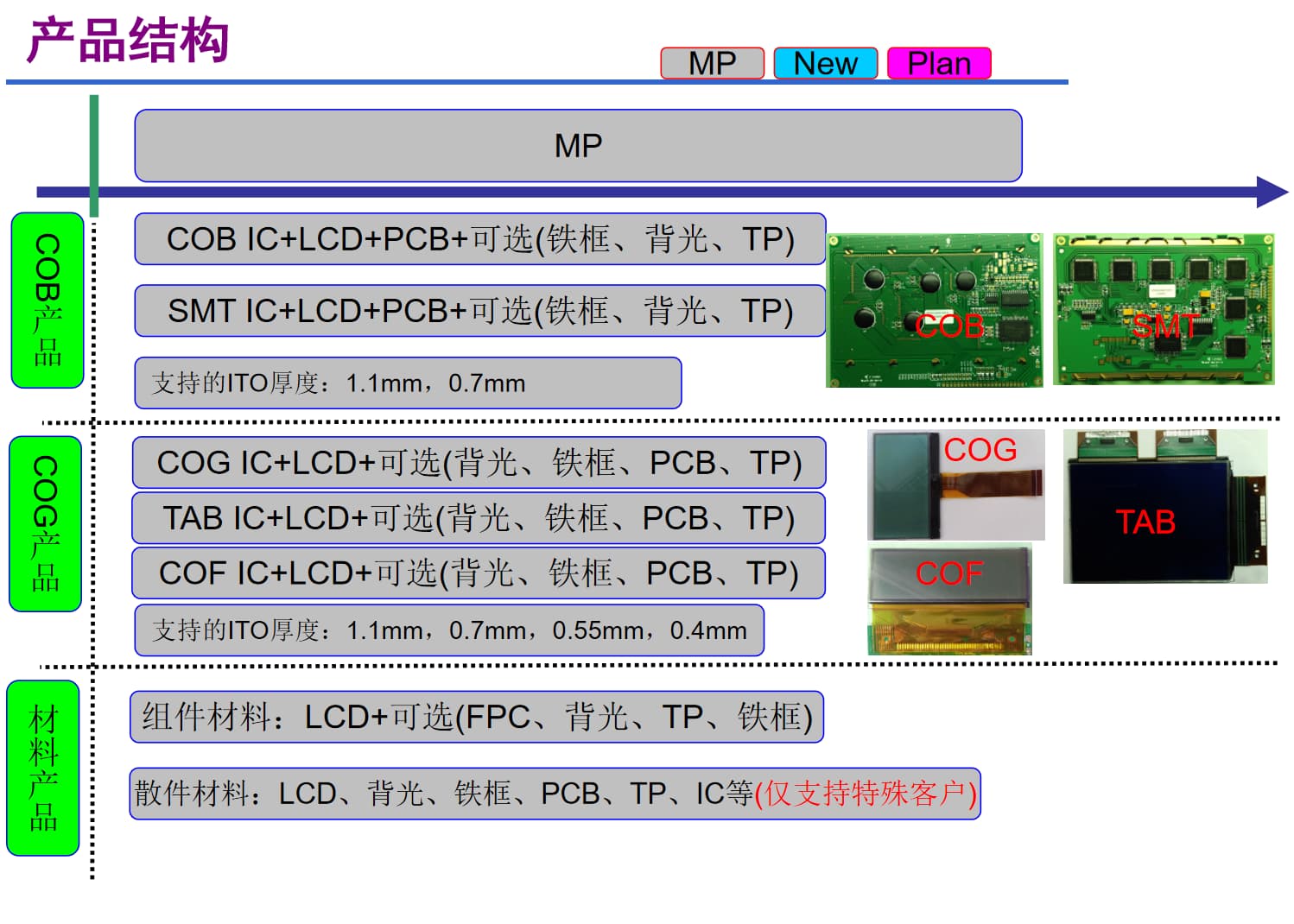

I. পণ্যের কাঠামো: দর্জি-তৈরি প্রদর্শন সমাধান

LCD-এর পণ্যের গঠন এক-আকার-ফিট-সমস্ত নয় কিন্তু প্রয়োগের পরিস্থিতি এবং কর্মক্ষমতা প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা হয়। একটি অভিজ্ঞ ডিসপ্লে উত্পাদনকারী সংস্থা হিসাবে, CNK-এর মূল পণ্যগুলির মধ্যে রয়েছে একরঙা LCD এবং একরঙা মডিউল, 0.96-15.6 ইঞ্চি TFT ডিসপ্লে মডিউল, OLED মডিউল এবং HMI মানব-মেশিন মিথস্ক্রিয়া মডিউল। এর পণ্যের কাঠামোতে প্রধানত তিনটি শ্রেণির মূল পণ্য এবং বিভিন্ন ডেরিভেটিভ স্কিম রয়েছে:

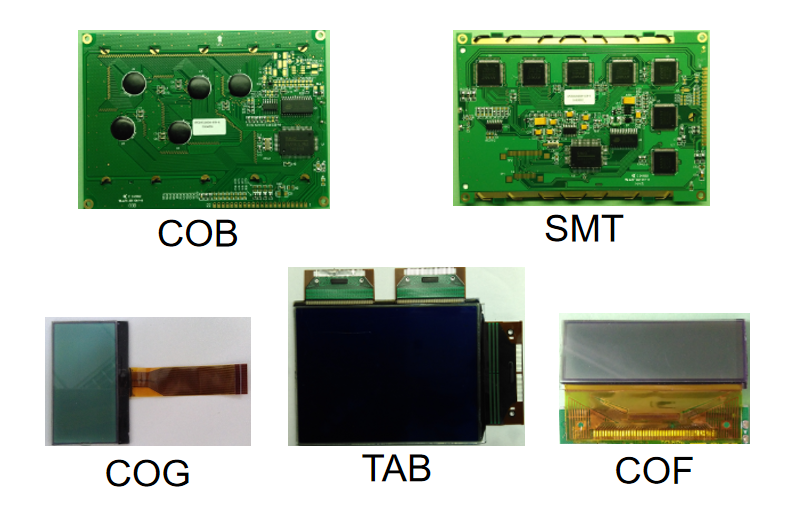

1. সমন্বিত পণ্য: দক্ষ এবং স্থিতিশীল মূলধারার পছন্দ

•  COB পণ্য: "IC + LCD + PCB" এর একটি মূল আর্কিটেকচার গ্রহণ করুন এবং লোহার ফ্রেম, ব্যাকলাইট এবং TP (টাচ প্যানেল) এর মতো ঐচ্ছিক উপাদান দিয়ে সজ্জিত করা যেতে পারে। উচ্চ একীকরণ এবং দৃঢ় স্থিতিশীলতার সাথে, এগুলি শিল্প নিয়ন্ত্রণ এবং স্বয়ংচালিত সরঞ্জামগুলির মতো কঠোর নির্ভরযোগ্যতার প্রয়োজনীয়তা সহ পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।
•  COG পণ্য:"IC + LCD" এর উপর ভিত্তি করে, তারা ব্যাকলাইট, লোহার ফ্রেম, PCB এবং TP-এর মতো আনুষাঙ্গিকগুলির নমনীয় নির্বাচন সমর্থন করে। কর্মক্ষমতা নিশ্চিত করার সময়, তারা স্ট্রাকচারাল ডিজাইনকে সরলীকরণ করে, স্মার্ট পরিধানযোগ্য, ছোট বহনযোগ্য ডিভাইস এবং কঠোর আকারের সীমাবদ্ধতা সহ অন্যান্য পণ্যগুলির জন্য উপযুক্ত করে তোলে।
•  SMT/COF/TAB পণ্য:SMT IC, COF IC, এবং TAB IC যথাক্রমে LCD-এর সাথে একত্রিত করুন, ঐচ্ছিক আনুষাঙ্গিক সহ, মধ্য-থেকে-হাই-এন্ড ডিসপ্লের চাহিদাগুলি কভার করুন৷ তাদের মধ্যে, COF এবং TAB স্কিমগুলি সংকীর্ণ-বেজেল এবং উচ্চ-রেজোলিউশন পণ্যগুলিতে দুর্দান্ত

•  উপাদান উপাদান:এলসিডি কেন্দ্রিক, এগুলিকে FPC (নমনীয় প্রিন্টেড সার্কিট), ব্যাকলাইট, টিপি এবং লোহার ফ্রেমের মতো উপাদানগুলির সাথে যুক্ত করা যেতে পারে, যা গ্রাহকদের আধা-সমন্বিত সমাধান প্রদান করে যা কাস্টমাইজেশন নমনীয়তা এবং সমাবেশের দক্ষতার ভারসাম্য বজায় রাখে।
• খুচরা যন্ত্রাংশ উপকরণ:LCD, ব্যাকলাইট, লোহার ফ্রেম, PCBs, TPs এবং ICs সহ খুচরা যন্ত্রাংশের সম্পূর্ণ সেট অফার করুন, শুধুমাত্র বিশেষ গ্রাহকদের গভীরভাবে কাস্টমাইজেশনের প্রয়োজনগুলিকে সমর্থন করে৷ এটি সম্পূর্ণরূপে একটি কাস্টম এলসিডি ডিসপ্লে প্রস্তুতকারকের নমনীয় অভিযোজন ক্ষমতা প্রদর্শন করে এবং এটি কুলুঙ্গি এবং ব্যক্তিগতকৃত প্রদর্শন পরিস্থিতিগুলির জন্য উপযুক্ত।

এটি লক্ষণীয় যে CNK-এর বিভিন্ন কাঠামোগত স্কিম বিভিন্ন ITO বেধকে সমর্থন করে: COB এবং SMT স্কিমগুলি 1.1mm এবং 0.7mm পুরুত্ব সমর্থন করে; COG, COF, এবং TAB স্কিমগুলি আরও 0.55mm এবং 0.4mm পর্যন্ত প্রসারিত। পাতলা ITO বেধ ডিভাইসগুলির ক্ষুদ্রকরণ এবং হালকা ওজনকে সক্ষম করে, এছাড়াও LCD ডিসপ্লে কারখানার দুর্দান্ত প্রযুক্তিগত শক্তি প্রতিফলিত করে।

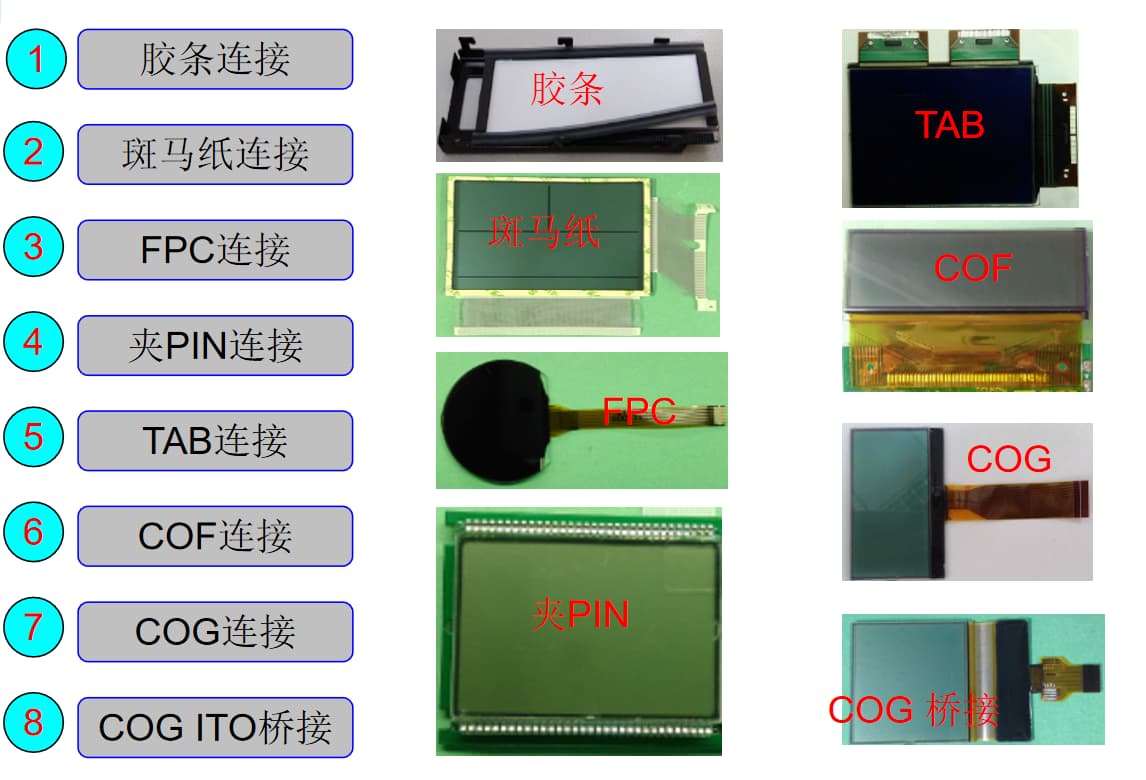

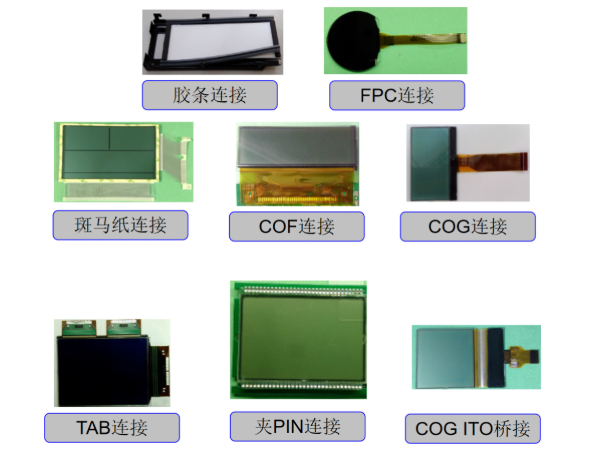

২. সংযোগ পদ্ধতি: দক্ষ ট্রান্সমিশন "ব্রিজ" ডিজাইন

যদি পণ্যের কাঠামোটি একটি এলসিডির "কঙ্কাল" হয়, তবে সংযোগের পদ্ধতিটি হল "রক্তবাহী জাহাজ" যা এটির মধ্য দিয়ে প্রবাহিত হয়, যা সরাসরি সংকেত সংক্রমণের স্থিতিশীলতা এবং পণ্যের সমাবেশ সুবিধাকে প্রভাবিত করে। একটি পেশাদার ডিসপ্লে উত্পাদনকারী সংস্থা হিসাবে, CNK 8টি মূলধারার সংযোগ পদ্ধতিতে মাস্টার করে, সম্পূর্ণরূপে বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিকে কভার করে:

1. মৌলিক সংযোগ স্কিম: সহজ, নির্ভরযোগ্য, এবং খরচ-নিয়ন্ত্রণযোগ্য·

• রাবার স্ট্রিপ সংযোগ:পরিচালনা করা সহজ এবং খরচ কম, সংযোগের স্থায়িত্বের জন্য কম প্রয়োজনীয়তা সহ সাধারণ ইলেকট্রনিক ডিভাইসগুলির জন্য উপযুক্ত।
• জেব্রা পেপার সংযোগ:ভাল পরিবাহিতা এবং নমনীয়তার সাথে, এটি সামান্য কাঠামোগত বিকৃতির সাথে খাপ খায় এবং প্রায়শই ছোট এলসিডি এবং পিসিবি সংযুক্ত করার জন্য ব্যবহৃত হয়।
•  পিন ক্লিপ সংযোগ:বিচ্ছিন্ন করা সহজ এবং পরবর্তী রক্ষণাবেক্ষণের জন্য সুবিধাজনক, এটি এমন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য ঘন ঘন ডিবাগিং বা উপাদান প্রতিস্থাপনের প্রয়োজন হয়।

• FPC সংযোগ:নমনীয় মুদ্রিত সার্কিটের সাথে মিলিত, এটি বহু-কোণ এবং সংকীর্ণ স্থানগুলিতে সংযোগ অর্জন করতে পারে, এটি স্মার্ট পরিধানযোগ্য, ভাঁজযোগ্য ডিভাইস এবং অন্যান্য পণ্যগুলির জন্য পছন্দের স্কিম তৈরি করে৷
• ট্যাব সংযোগ:TAB (Anisotropic Conductive Film) এর মাধ্যমে ড্রাইভার IC কে LCD এর সাথে সরাসরি বন্ড করে, সংযোগ নোড কমায় এবং ট্রান্সমিশন দক্ষতা ও স্থিতিশীলতা উন্নত করে।
• COG সংযোগ:আইসিকে সরাসরি LCD-এর গ্লাস সাবস্ট্রেটের সাথে বন্ড করে, পণ্যের আকারকে ব্যাপকভাবে হ্রাস করে এবং ইন্টিগ্রেশন উন্নত করে, যা উচ্চ-সম্পদ বহনযোগ্য ডিভাইসগুলির জন্য মূল সংযোগ পদ্ধতি।
• COF সংযোগ:IC একটি নমনীয় ফিল্মে প্যাকেজ করা হয় এবং তারপর LCD-এর সাথে সংযুক্ত করা হয়, এতে নমনীয়তা এবং উচ্চ একীকরণ উভয়ই বৈশিষ্ট্যযুক্ত, সংকীর্ণ বেজেল এবং উচ্চ রেজোলিউশনের প্রদর্শনের প্রয়োজনের সাথে খাপ খাইয়ে নেওয়া হয়।
• COG ITO ব্রিজিং:একটি বিশেষ ব্রিজিং ডিজাইন সিগন্যাল ট্রান্সমিশন পাথকে আরও অপ্টিমাইজ করে, বড় আকারের এবং উচ্চ-ইমেজ-গুণমানের LCD-তে চমৎকারভাবে পারফর্ম করে।

সমৃদ্ধ স্ট্রাকচারাল স্কিম এবং নির্ভরযোগ্য সংযোগ প্রযুক্তির উপর নির্ভর করে, CNK, চীন TFT প্রদর্শনের ক্ষেত্রে একটি উচ্চ-মানের উদ্যোগ হিসাবে, বিভিন্ন শিল্পের জন্য ক্রমাগত উচ্চ-মানের প্রদর্শন সমাধান সরবরাহ করে। পরের প্রবন্ধে, আমরা LCD-এর প্রকার শ্রেণীবিভাগ এবং প্রদর্শনের মোডগুলি অন্বেষণ করতে থাকব, তাই সাথে থাকুন!
